Van het de egtraliewerk van de roestvrij staal het roterende tand materiaal van de de fabrikantenbehandeling van afvalwater schonere
Het roterende mechanische traliewerk is een soort traliewerk dat onophoudelijk en automatisch kan worden schoongemaakt. Het is samengesteld uit vele identieke delen van het harktoestel, die in een groep de gesloten kettingen van het harktoestel op een gewankelde en parallelle manier worden geassembleerd. Gedreven door de motor en het reductiemiddel, gaat het door een groep gegroefte wielen over en de kettingen bestaat uit ononderbroken top-down cirkelbeweging om het doel te bereiken om het traliewerk onophoudelijk te verwijderen.
Toepassing
1. Gebruikt in papierfabricage, het slachten, leer, suiker het maken, wijn het maken, van de voedselverwerking, van de textiel, van de druk en het verven, schortten de petrochemische en andere industrieën, in waterzuiveringsinstallatie, vaste lichamen, drijvende vaste lichamen op, worden de sedimenten en andere stevige substanties verwijderd;
2. Nuttige substanties zoals gerecycleerde die vezels en residu's in papierfabricage, alcohol, zetmeel, voedselverwerking en andere industrieën worden gebruikt;
3. Het wordt gebruikt om de primaire sedimentatietank in stedelijke behandeling van afvalwater te vervangen.
Prestatiesvoordelen
1. Hoge graad van automatisering, hoge scheidingsefficiency, lage machtsconsumptie, geen lawaai, goede corrosieweerstand;
2. Het kan ononderbroken en stabiele verrichting op onbeheerde voorwaarde verzekeren. Het de beschermingsapparaat wordt van de overbelastingsveiligheid geplaatst om het materiaal in het geval van mislukking automatisch tegen te houden, om het overbelasten van het materiaal te vermijden.
3. Het materiaal kan het interval van de materiaalverrichting volgens de behoeften van de gebruiker aanpassen om periodieke verrichting te bereiken; Het kan automatisch volgens het vloeibare niveauverschil tussen de voorzijde en het achtergedeelte van het net worden gecontroleerd; Het heeft ook handcontrolefunctie om onderhoud te vergemakkelijken. De gebruikers kunnen naar believen volgens verschillende het werkbehoeften kiezen.
4. wegens het redelijke structuurontwerp van het materiaal, heeft het een sterke zelfreinigingscapaciteit wanneer het materiaal werkt en niet geblokkeerd, zodat is de dagelijkse onderhoudswerkbelasting klein.
Het werk principe
Wanneer de tandketting aan het bovenleer en terug van het materiaal wordt vervoerd, wegens de leidende rol van het kettingswiel en het gebogen spoor, kunnen de parallelle tandrijen worden verplaatst, zodat het stevige vuil in de slakkengroef door zijn eigen gewicht kan vallen. Wanneer het van proper valt, is dit soort net gemakkelijk om het vuil in het kanaal achter het net te brengen.
Parameters
| ModelNumber/Parameters | Cf.-500 | Cf.-600 | Cf.-700 | Cf.-800 | Cf.-900 | Cf.-1000 | Cf.-1100 | Cf.-1200 | Cf.-1300 | Cf.-1400 | Cf.-1500 | ||||
| Apparatenbreedte B (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Kanaalbreedte B1 (mm) | B+100 | ||||||||||||||
| Efficiënte poortbreedte B2 (mm) | B-157 | ||||||||||||||
| Stichtingsbout die B3 uit elkaar plaatsen (mm) | B+200 | ||||||||||||||
| Totale materiaalbreedte B4 (mm) | B+350 | ||||||||||||||
|
De ontruiming B van de harktand (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| Installatiehoek α (°) | 60~85 | ||||||||||||||
| Kanaaldiepte H (mm) | 800~12000 | ||||||||||||||
| Disport aan platformhoogte H1 (mm) | 600~1200 | ||||||||||||||
| Totale materiaalhoogte H2 (mm) | H+H1+1500 | ||||||||||||||
|
De achterhoogte H3 van het dooskader (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Lopende snelheid v van de harktand (m/min) |
≈2.1 | ||||||||||||||
| vermogen van motor N (kW) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| hoofdverlies (mm) | ≤20 (zonder van stagnatie) | ||||||||||||||
| Burgerlijke bouwkundelading | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP (KN) | 1.5 | 2.0 | |||||||||||||

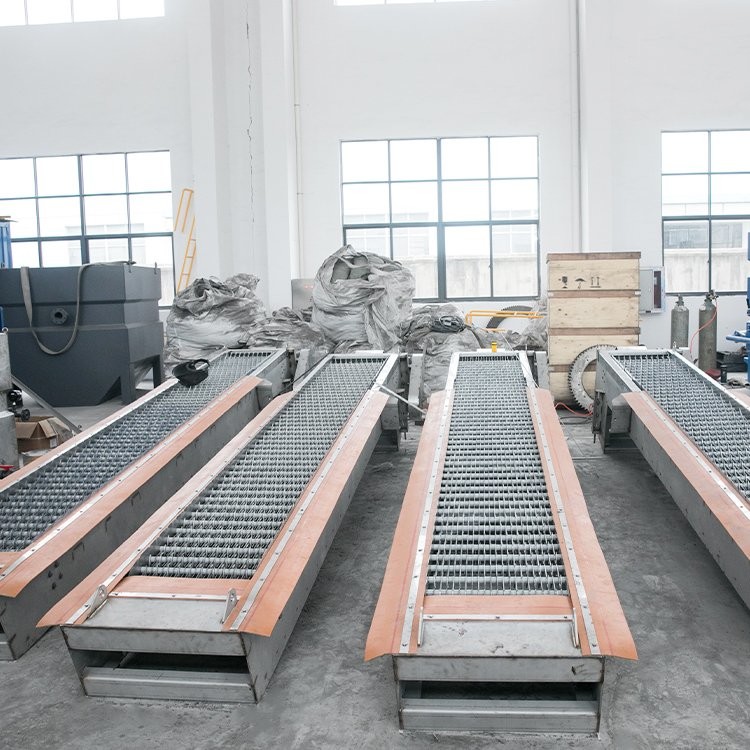

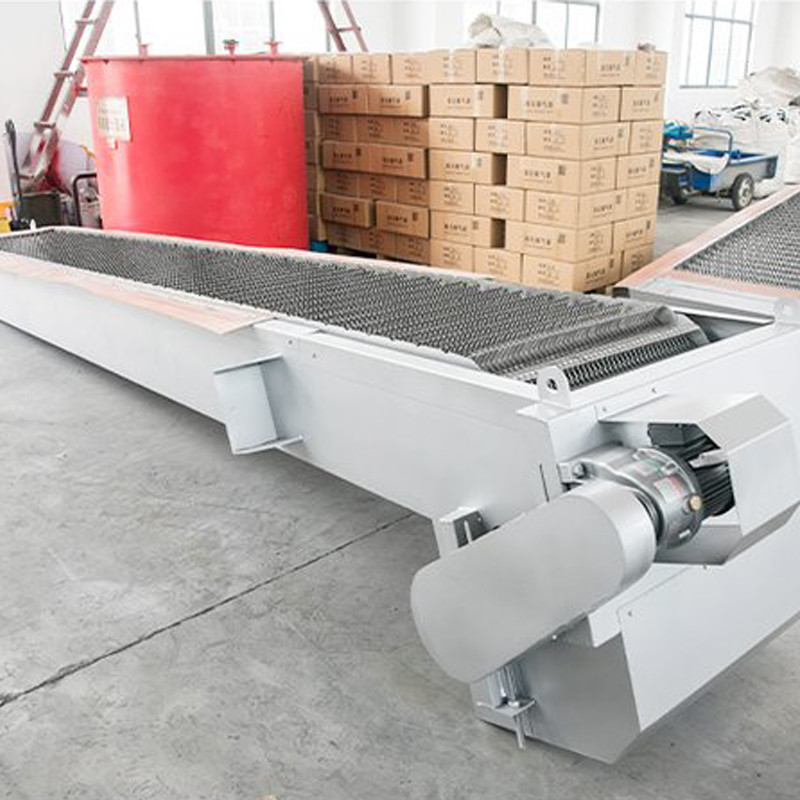

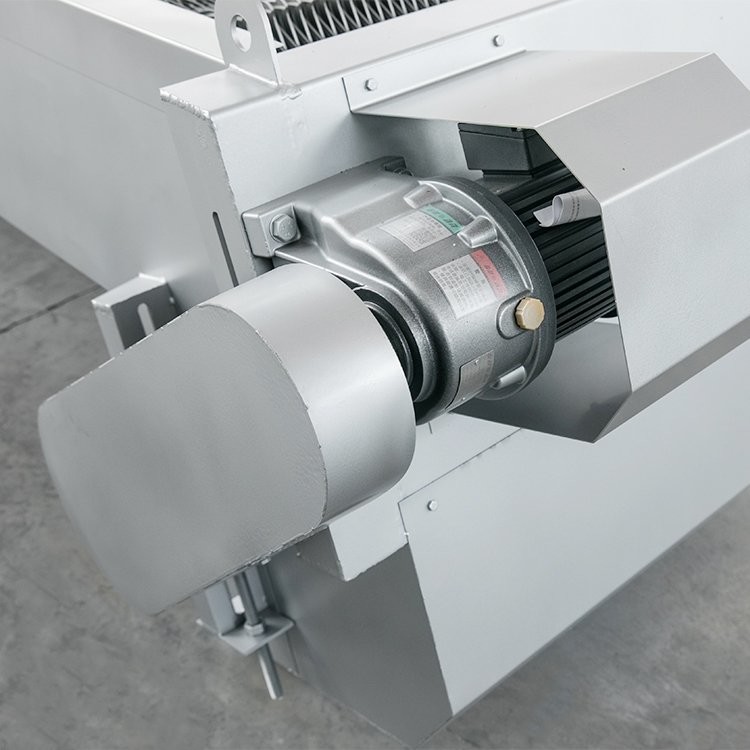

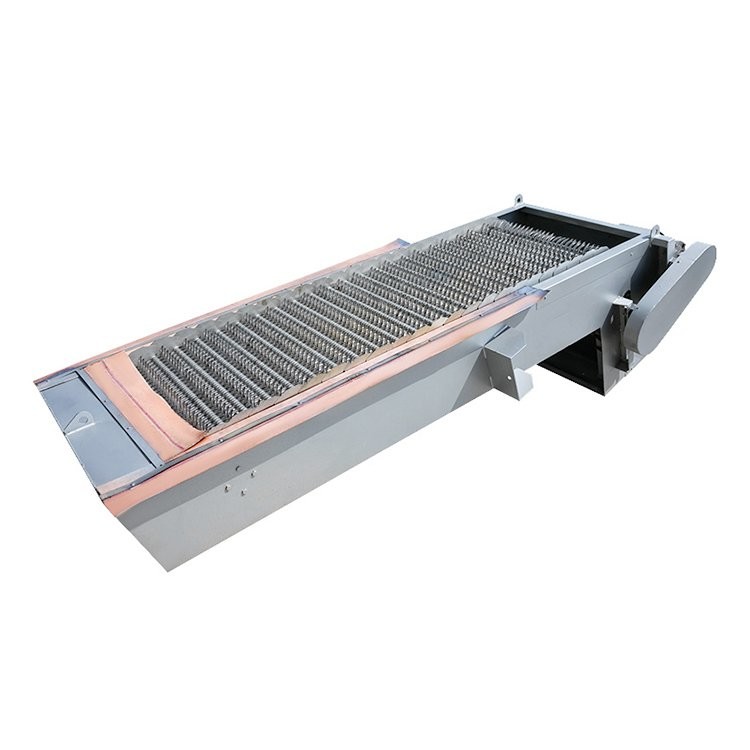

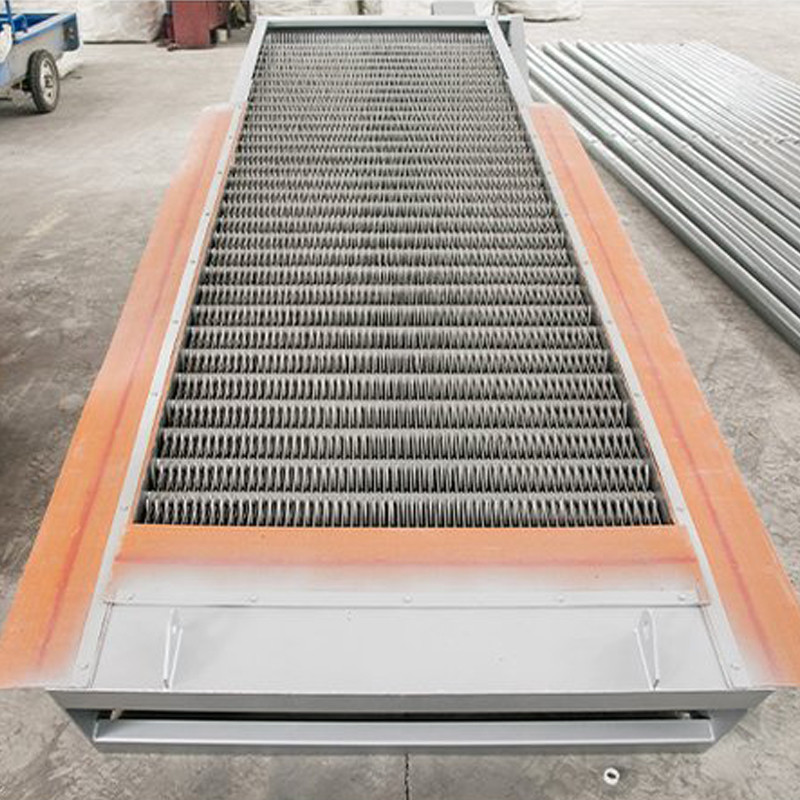

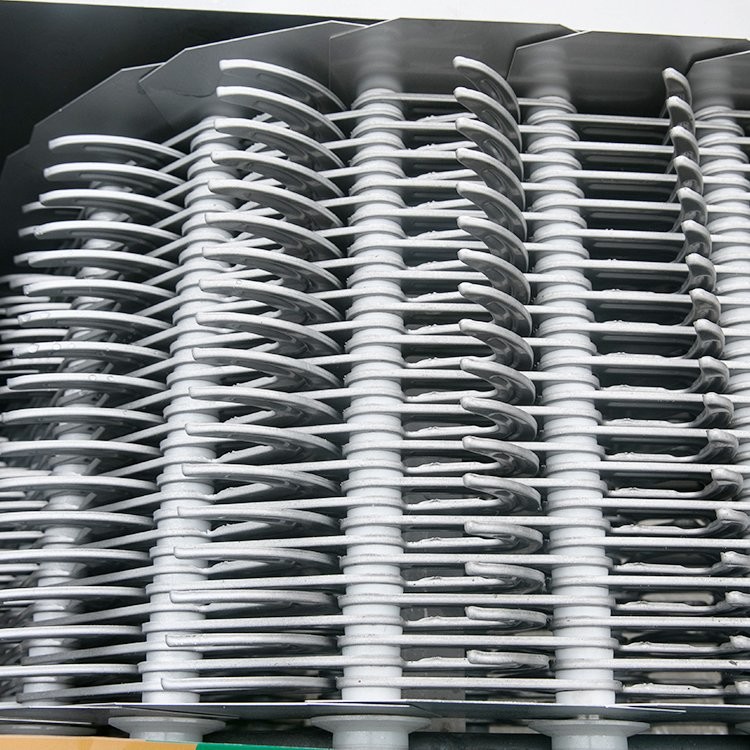

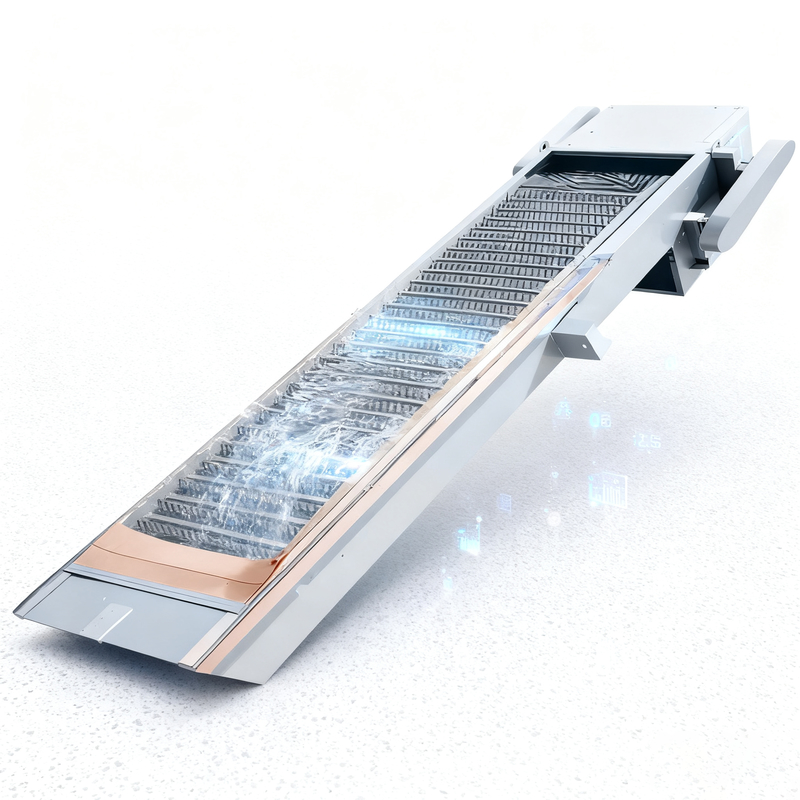

Echt beeld
