Aan Onze Klanten:
Wij nemen in de productie van bijna allerlei waterzuiveringsinstallatiemateriaal in dienst. Om het even welke vraag, gelieve te voelen vrij om ons te contacteren. Dank.
Toepassing
CF type is de roterende vaste-vloeibare stofseparator, het een geavanceerd die materiaal van de de vaste-vloeibare stofscheiding van de waterbehandeling, hoofdzakelijk in stedelijke behandelings van afvalwaterinstallaties, de woonvoorbehandeling van de districtsriolering, gemeentelijke regen/riolerings pompstations, waterplanten, en koelwater in elektrische centrales, enz. wordt gebruikt. Bij de waterinham, wordt het materiaal ook wijd gebruikt in de projecten van de waterbehandeling in diverse industrieën zoals textiel, druk en het verven, voedsel, aquatische producten, papierfabricage, wijn het maken, slachting, het looien, enz.
Hoofdparameters en de Grafiek van de Installatiegrootte
| ModelNumber/Parameters | Cf.-500 | Cf.-600 | Cf.-700 | Cf.-800 | Cf.-900 | Cf.-1000 | Cf.-1100 | Cf.-1200 | Cf.-1300 | Cf.-1400 | Cf.-1500 | ||||
| Apparatenbreedte B (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Kanaalbreedte B1 (mm) | B+100 | ||||||||||||||
| Efficiënte poortbreedte B2 (mm) | B-157 | ||||||||||||||
| Stichtingsbout die B3 uit elkaar plaatsen (mm) | B+200 | ||||||||||||||
| Totale materiaalbreedte B4 (mm) | B+350 | ||||||||||||||
|
De ontruiming B van de harktand (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| Installatiehoek α (°) | 60~85 | ||||||||||||||
| Kanaaldiepte H (mm) | 800~12000 | ||||||||||||||
| Disport aan platformhoogte H1 (mm) | 600~1200 | ||||||||||||||
| Totale materiaalhoogte H2 (mm) | H+H1+1500 | ||||||||||||||
|
De achterhoogte H3 van het dooskader (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Lopende snelheid v van de harktand (m/min) |
≈2.1 | ||||||||||||||
| vermogen van motor N (kW) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| hoofdverlies (mm) | ≤20 (zonder van stagnatie) | ||||||||||||||
| Burgerlijke bouwkundelading | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP (KN) | 1.5 | 2.0 | |||||||||||||
Structuur en het Werk Principe

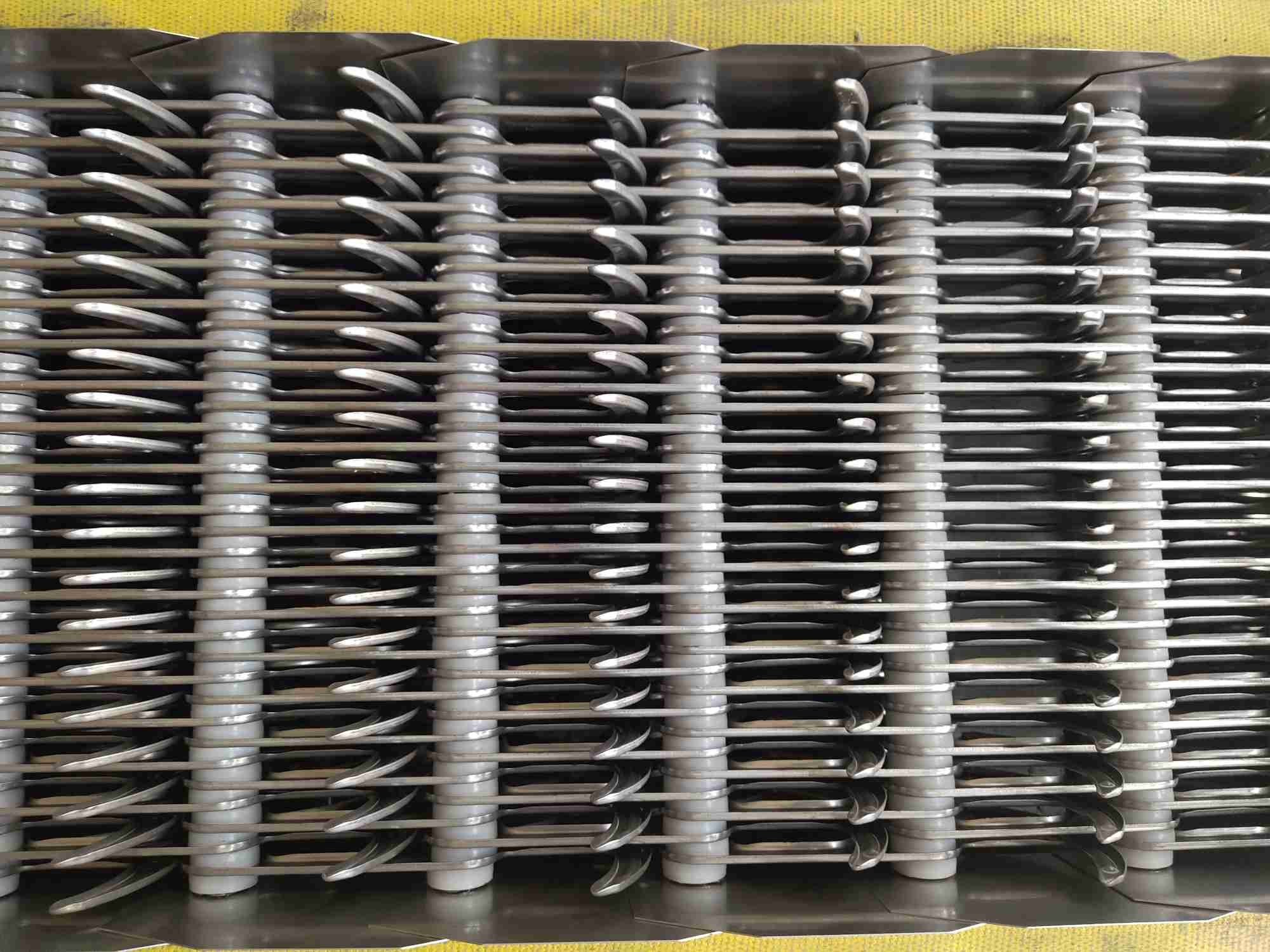

Het materiaal keurt een roterend type goed. Een speciale vorm van ploeg-vormige harktanden wordt geschikt op de horizontale as in een bepaald assemblageopeenvolging en een aantal om een ketting van de harktand te vormen. Volgens de stroom van water, wordt het geassembleerd in verschillende hiaten en geïnstalleerd in het pompstation of bij de ingang van het systeem van de waterbehandeling, wanneer het drijfapparaat de harkketting om zich van volledig drijft te bewegen, worden sundries in het water opgenomen door de harkketting, en de vloeibare stromen door het barhiaat. Nadat het materiaal aan de hogere top roteert, zich van boven tot onder beweegt de veranderingen van de harkketting de lopende richting. Het materiaal zal van de harktanden door zijn eigen gewicht vallen. Wanneer de harktanden van de achterkant aan de bodem van het materiaal draaien, zullen zij een andere het vergelden ononderbroken verrichting beginnen om puin uit het water onophoudelijk te verwijderen. Om het doel van vaste-vloeibare stofscheiding te bereiken.
Hoofdlijnen
1. Het drijfapparaat wordt direct gedreven door een cirkelvormig speldwiel of een spiraalvormige motor van het toestelreductiemiddel, die de kenmerken van structuur met geringe geluidssterkte, compacte en stabiele verrichting heeft.
2. Het kader is een integrale kaderstructuur, met sterke starheid, gemakkelijke installatie en het minder dagelijkse onderhoudswerk.
3. Er zijn twee specificaties van harktanden, de hoogte van de harktanden t=150mm, en de hoogte van de harktanden t=100mm.
4. Het materiaal is gemakkelijk te werken, en de verrichting van het materiaal kan zijn direct gecontroleerde ver plaatselijk/.
5. om toevallige overbelasting te verhinderen, is het uitgerust met mechanische scheerbeurtspeld en te sterke intensiteit geaccumuleerde gewichtsbescherming om de materiaalverrichting veilig en betrouwbaar te maken.
6. Wanneer het materiaal brede 1500mm is om de totale sterkte van het materiaal te verzekeren, zal de parallelle verbindingswijze worden goedgekeurd.
Overzicht en Installatiegrafiek
Technische Vereisten
1. Kader 2. keten 4 van de mangatdekking 3.hauling. Gidsapparaat 5. Motorschild 6. Aandrijvingsapparaat 7. Harktanden 8. schot (links en net). schot 9 (bovenkant en bodem)
Verpakking en Levering
1. Waterdichte verpakking met de internationale de uitvoernorm door 20ft, 40ft, 40hp-container. De materiaalmontage, de Elektrische Motor en het Machtskabinet zullen in Houten Geval of Ijzerdoos worden ingepakt. Ander Materiaal zal door Color-Stripes Plastic Doek worden ingepakt.
2. De gehele grootte van installatiemachines is groot normaal, zodat zullen wij Waterdichte doek gebruiken om allemaal in te pakken. De motor, versnellingsbak of andere gemakkelijk beschadigde delen, zullen wij hen in doos zetten. Wij hebben een professionele verschepende afdeling, zullen zij hun beste proberen om uw containerhoeveelheid te bewaren.
FAQ:
Q: Bent u Handelsmaatschappij of Vervaardiging?
A: Wij zijn zowel Vervaardiging als Handelsmaatschappij. Wij hebben de Beroepservaring van meer dan 30 Jaar als Onderneming van de Fabrikantenand engineering service van het Waterzuiveringsinstallatiemateriaal.
Q: Wat zijn Uw Hoofdproducten?
A: Sleutelwoorden: Materiaal van de modder het Ontwaterende Machine, Schroeftype Pers van de de Modderschroef van de Modder de Ontwaterende Pers, Ontwaterende de Schroefpers van de Moddermachine, Behandelings van afvalwatermateriaal, de Installatie van de Modderbehandeling, de Modder van de Schroefpers het Ontwateren, Ontwaterende Modder, Ontwaterende Machine voor Modder, Ontwaterende de Schroefpers van de Moddermachine, de Schermen van de Roterende Trommelbar, Materiaal DAF, DAF Price, Opgeloste het Systeemprijs van de Luchtoprichting, de Schroeftransportband van Moddershaftless, Chemisch het Doseren Apparaat, MBBR-Prijs, MBBR-Media, Schijfverspreider, Polymeervoorbereiding Chemisch het Doseren Systeem, en andere aangepaste machines.
