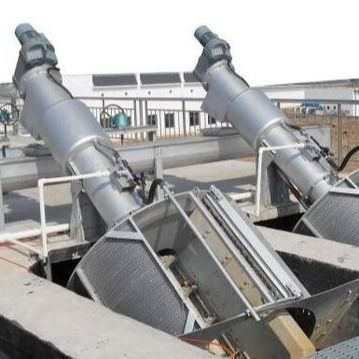

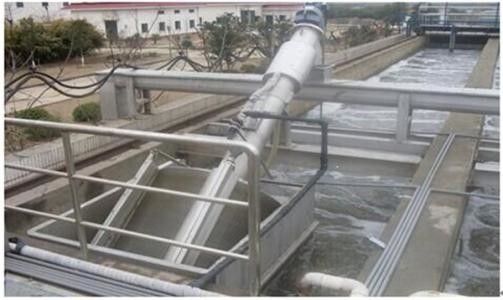

Waterzuiveringsinstallatie van het de Barscherm van China ZG de Efficiënte Roterende Drum-type Mechanische
Aan Onze Klanten:
Wij zijn niet professioneel in de beeld verfraaiing, worden al onze beelden genomen op plaats of in onze workshop. Wij nemen in de productie van bijna allerlei waterzuiveringsinstallatiemateriaal in dienst. Om het even welke vraag, gelieve te voelen vrij om ons te contacteren. Dank.
Toepassing
ZG is een nieuw product dat de drie functies van de fijne behandeling van het barafval integreert, de schroef die en van barslakken opheffen drukken. Het materiaal kan in het kanaal of in de container worden geïnstalleerd. Deze machine wordt hoofdzakelijk in gemeentelijke behandeling van afvalwater en industriële waterzuiveringsinstallatieprojecten gebruikt om vaste lichamen te onderscheppen.
Hoofdparameters en de Grafiek van de Installatiegrootte
| Type | ZG600 | ZG780 | ZG1000 | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| Gap=6mm | 53 | 130 | 200 | 419 | |||
| Gap=10mm | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| Trommel Dia. (mm) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| Kanaalbreedte (mm) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| L (M) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5 〜 9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| A (M) | 2.6-6 | 2.6-6 | 3.2 〜 6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5~9 |
| h (mm) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k (mm) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W (mm) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
B (mm) aa |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (mm) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| B (mm) e=io | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (mm) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaxP1 (N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Lading P2 (N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Motormacht (kW) | 1.1 | 1.5 | 2.2 | 3 | ||||||||
Structuur en het Werk Principe
Het barblad wordt gemaakt in een trommelvormig het schermmand volgens het barhiaat. Het behandelde water vloeit van de voorzijde van de het schermmand, filters door de bar, en stromen aan de afzet van de pool toe. De barslakken zijn opgesloten op de baroppervlakte. Wanneer het waterspiegelverschil binnen en buiten de bar een bepaalde waarde bereikt, roteert de roterende getande die hark op de centrale schacht wordt geïnstalleerd om het vuil schoon te maken. Wanneer de slakken-schoonmakende getande hark het vuil tot de bovenkant van de mand opneemt, begint het om de slakken (de slakken die onder zijn eigen gewicht kunnen vallen worden gelost in de slakkengroef), en leeg te maken dan na het draaien 15° achteruit, schaaft de plaat van de slakken schoonmakende tand bij de bovenkant van de mand automatisch de slakken die de harktanden aanhangen en lost het in de slakkengroef. De barslakken worden opgeheven door de schroeftransportband bij de bodem van de trog, en na wordt gedrukt en wordt ontwaterd in de hogere dringende sectie gelost.
Hoofdlijnen
Deze machine is samengesteld uit barmand, schroeflift, schroefpers, het mechanisme van de tandhark, tand schoonmakende plaat, steunkader, de pijp van de slakkenlossing en andere componenten. wegens zijn speciaal werk, heeft het de volgende kenmerken:
1. Bar en waterstroomvorm 35. De hoek, wegens de vorming van schotten, zelfs heel wat vuil met een dikte kleiner dan het hiaat van het barscherm kan worden gescheiden.
2. Het barscherm is uitgerust met een spoelend apparaat, een hark blokkerend apparaat, en een zelfreinigende functie.
3. De cilindrische structuur verhoogt het stroomtarief van het traliewerk in vergelijking met het traditionele barscherm, vermindert het hoofdverlies, en vermindert het accumulatievliegtuig voor het traliewerk.
4. Alle delen in contact met water worden gemaakt van roestvrij staal, en door het inleggen en passivering behandeld. In al burgerlijke riolering en het meeste industrieel water, heeft het sterke anticorrosieve prestaties en met lange levensuur.
5. De het geïntegreerde visserij, vervoeren, en de compressiebehandeling door het barscherm niet alleen besparen vloerplaats, maar ook drukken de kosten van verdere huisvuilverwijdering.
6. Er is bijna geen behoefte aan onderhoud, geen behoefte om op het roterende punt bij te tanken, en de aandrijvingseenheid heeft zeer weinig het bijtanken tijden.

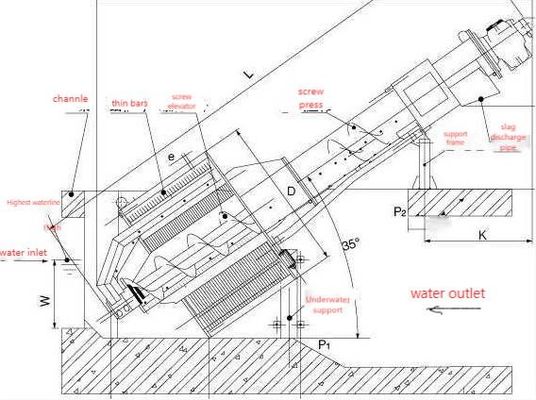

Overzicht en Installatiegrafiek
Technische Vereisten
1. Indien de kanaalbreedte en de kanaaldiepte zouden vlak moeten zijn, en de dimensionale tolerantie be≤ 10mm.
2. Het materiaal wordt bevestigd met uitbreidingsbouten op plaats.
