Van het de Stijlwater van SL van de de Milieubeschermingsrivier het Roestvrije Mechanische die de Barscherm voor de Rivier van de Pomppost wordt gebruikt
Aan Onze Klanten:
Wij zijn niet professioneel in de beeld verfraaiing, worden al onze beelden genomen op plaats of in onze workshop. Wij nemen in de productie van bijna allerlei waterzuiveringsinstallatiemateriaal in dienst. Om het even welke vraag, gelieve te voelen vrij om ons te contacteren. Dank.
Parameters
|
Parameter Type |
SL-2500 |
| Materiaalbreedte X (mm) | 2500 |
| Kanaalbreedte (mm) | X+100 |
| Barbreedte (mm) | X-140 |
| Ruimte van Bars (mm) | 40-150 |
| Installatiehoek | 70-80 |
| Snelheid (m/min) | ≈3 |
| Motormacht (kW) | 1.1-2.2 |
Toepassing

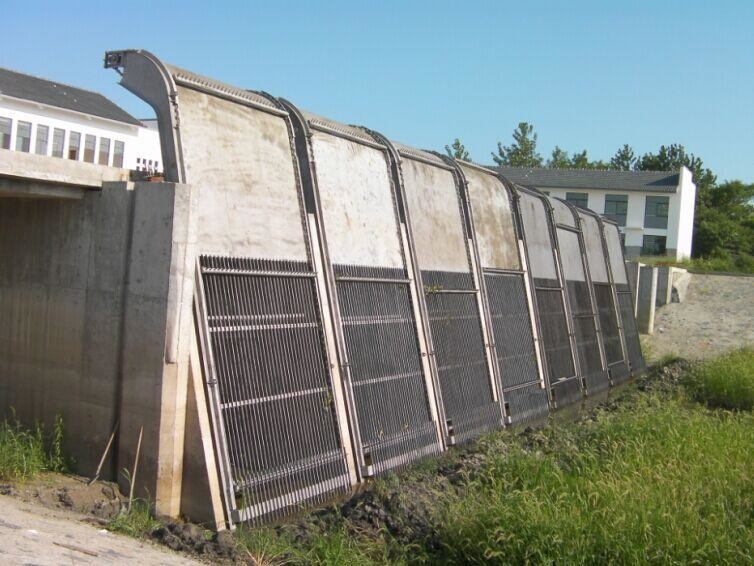

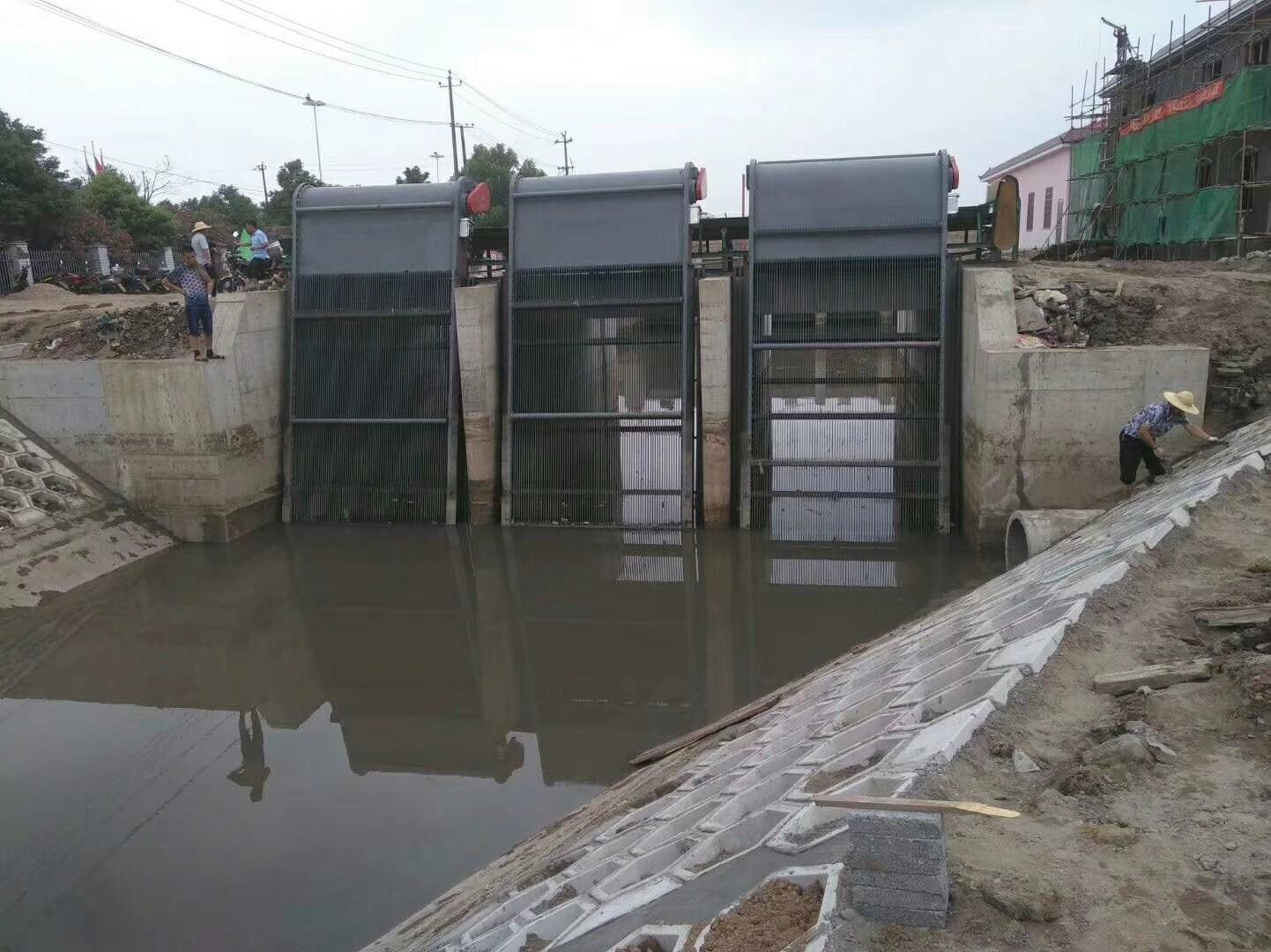

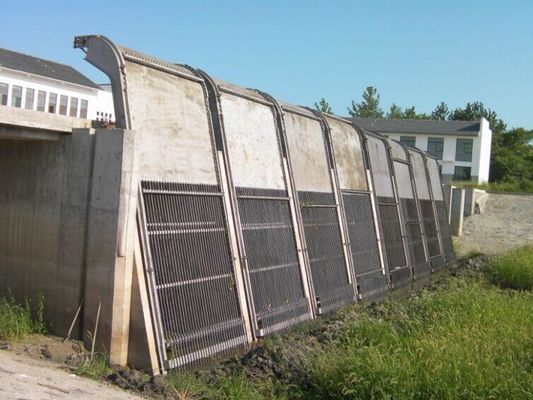

Het wordt hoofdzakelijk gebruikt voor drainage pompstations, rivieren, en waterinhammen van de grote pompstations van de watermilieubescherming met grote stroomtarieven aan onderscheppings groot stevig drijvend puin in het waterlichaam om de vlotte stroom van water te verzekeren.
Structuur en het Werk Principe
Het materiaal keurt een achter-benedentype en een roterend kettingstype goed. De oppervlakte van het waternet is samengesteld uit een getande harkplaat en een vaste bar. Wanneer de riolering door stroomt, wordt het puin groter dan de barruimte onderschept, en de harktanden van de getande harkplaat doordringen het hiaat van de bar. Wanneer het drijfapparaat de tractieketen drijft om een roterende beweging te maken die, brengen de harktanden het puin op de netoppervlakte van volledig aan de slakkenafzet wordt opgesloten. Wanneer de harktanden van boven tot onder roteren, het puin zich op ernst baseert zich op zijn te bewegen en in de transportband van de lossingshaven te vallen, en dan te vervoeren of verder te verwerken.
Hoofdlijnen
1. Het drijfapparaat wordt direct gedreven door een cirkelvormig speldwiel of een spiraalvormige motor van het toestelreductiemiddel, die de kenmerken van structuur met geringe geluidssterkte, compacte en stabiele verrichting heeft;
2. De harktanden zijn van schuin uiteindetype en zijn gelast in een geheel met de horizontale as, die groot huisvuil kan opnemen en sundries;
3. Het rek is een integrale kaderstructuur, met sterke starheid, gemakkelijke installatie en het minder dagelijkse onderhoudswerk;
4. Het materiaal is gemakkelijk te werken, en de verrichting van het materiaal kan zijn direct gecontroleerde ver plaatselijk/;
5. om toevallige overbelasting te verhinderen, is het uitgerust met dubbele bescherming van mechanische scheerbeurtspeld en te sterke intensiteit om de materiaalverrichting veilig en betrouwbaar te maken;
6. Een secundair traliewerk wordt geplaatst bij de bodem. Wanneer de getande hark van de rug van het belangrijkste traliewerk aan de voorkant draait, is het secundaire traliewerk automatisch in bijlage aan het belangrijkste traliewerk om de stroom van water te verhinderen het kortsluiten en in drijvend puin te stromen.
De Grafiek van de waterstroom
|
Parameters Type |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| De Diepte van het oorsprongswater (m) | 3.0 | |||||||
| Watersnelheid (m/s) | 1.0 | |||||||
| Ruimte (mm) | 40 | Waterstroom (m ³ /s) | 5.66 | 6.87 | 8.06 | 8.26 | 10.46 | 11.66 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | 10.86 | 12.09 | ||
| 60 | 6.0 | 7.35 | 8.65 | 9.93 | 11.22 | 12.51 | ||
| 70 | 6.24 | 7.5 | 8.80 | 10.14 | 11.46 | 12.75 | ||
| 80 | 6.3 | 7.62 | 8.97 | 10.29 | 11.64 | 12.96 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | 11.7 | 13.11 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | 11.88 | 13.26 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | 12 | 13.35 | ||
| 120 | 6.54 | 7.92 | 9.3 | 10.68 | 12.06 | 13.47 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | 12.15 | 13.53 | ||
| 140 | 6.6 | 8.01 | 9.39 | 10.8 | 12.21 | 13.59 | ||
| 150 | 6.63 | 8.04 | 9.45 | 10.86 | 12.27 | 13.65 | ||
Overzicht en Installatiegrafiek
1.Motor zet 2.Tooth-van het het Rek5.guide Apparaat 6.Driving van het Hark3.rack 4.Bottom Afval het Scherm van het het Apparaten7.slag Schot 8.Bar op
