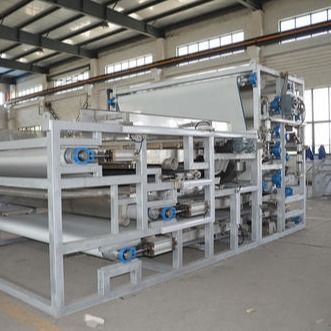

Speciale spoelnozzle en anti-verstoppingsapparaat Roestvrij staal verdikkings- en ontwateringsmachine
Aan onze gewaardeerde klanten:
Wij zijn gespecialiseerd in de productie van een uitgebreid assortiment afvalwaterzuiveringsapparatuur. Mocht u vragen hebben, neem dan gerust contact met ons op. Dank u.
Toepassing
De DNT-type geïntegreerde bandslibverdikkings- en ontwateringsmachine is ontworpen voor efficiënte behandeling van overtollig slib en gemengd slib uit biochemische processen in gemeentelijke afvalwaterzuiveringsinstallaties. Het wordt ook veel gebruikt voor slibontwatering in verschillende industrieën, waaronder de productie, leer, textiel, chemie en voedselverwerking.
Structuur en werkingsprincipe
De machine integreert een slibverdikker en ontwateringsunit, geconstrueerd met anti-verstoppings roestvrijstalen spoelnozzles en speciale reinigingsapparaten om een continue en stabiele werking te garanderen.
Na chemische conditionering met een coagulant wordt het slib grondig gemengd in een mixer en naar de zwaartekrachtontwateringszone geleid. Hier scheidt vrij water zich snel van het slib door de filterbandgaten en wordt het opgevangen in de wateropvangtank.
Het voorlopig verdikte slib komt vervolgens in een wigvormig voordrukgedeelte, waar het gelijkmatig wordt verdeeld en zachtjes wordt samengedrukt om verder vocht af te geven. Vervolgens gaat het slib naar het S-vormige multi-roller persgedeelte. Tussen de bovenste en onderste filterbanden ondergaat het herhaalde schuifkrachten en druk van rollen met verschillende diameters, waardoor de ontwateringsefficiëntie aanzienlijk wordt verbeterd en stevige slibkoeken worden gevormd.
Ten slotte wordt de ontwaterde koek verwijderd door een schraper en afgevoerd voor verwijdering. De filterbanden worden automatisch gereinigd met behulp van hogedrukspoelnozzles om verstopping te voorkomen, waardoor consistente prestaties en een lange levensduur worden gegarandeerd.
| Parameter / model | DNT-500 | DNT-1000 | DNT-1500 | DNT-2000 | DT-2500 | DNT-3000 | |
| Filter - bandbreedte b(mm) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| Verwerkingscapaciteit Q(m3／h) | 5~10 | 10~20 | 20~30 | 30~40 | 40~60 | 60~80 | |
| Omtrek afmeting (BxLxH) | 1200x5160x2350 | 1700x5160x2350 | 2200x5160x2570 | 2700x5160x2570 | 3200x5300x2570 | 3700x5300x2570 | |
|
Filter - bandsnelheid V(m／min) Concentraat motorvermogen N1(KW) |
3.0～15 (verrijkingsgedeelte), 1.2～6.0 (ontwateringsperiode) | ||||||
| 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | ||
| Ontwateringsmotorvermogen N2(KW) | 0.75 | 1.1 | 2.2 | 3.0 | 3.0 | 5.0 | |
| Herlaad afvoehoogte h(mm) | 1250 | 1250 | 1500 | 1500 | 1800 | 1800 | |
| Spoelwater |
Waterverbruik (m3／h) |
4.0 | 7.5 | 12.0 | 15.0 | 25.0 | 30.0 |
| Watermeter(MPa) | ≥0.5 | ||||||
| Perslucht |
Gasverbruik (m3／h) |
0.3 | 0.3 | 0.4 | 0.4 | 0.4 | 0.4 |
| Druk(MPa) | ≥0.7 | ||||||
| Inhoud watergehalte(％) | 99.61/99.0 | ||||||
| Watergehalte van modderkoek (％) | 80/78 | ||||||
| Droge modder(kgds／h·m) | 110~130 | ||||||
| Hydraulische belasting (m3／h·m) | 22~26/12~16 | ||||||
| Installatie afmeting (ww) | B1 | 1850 | 2450 | 2950 | 3450 | 3950 | 4450 |
| B2 | 1350 | 1950 | 2450 | 2950 | 3450 | 3950 | |
| B3 | 1150 | 1750 | 2250 | 2750 | 3250 | 3750 | |
| B4 | 950 | 1450 | 1950 | 2450 | 2950 | 3450 | |
| B5 | 800 | 1300 | 1800 | 2300 | 2800 | 3300 | |
| L1 | 5300 | 5300 | 5650 | 5650 | 5850 | 5850 | |
| L2 | 250 | 250 | 250 | 250 | 300 | 300 | |
| L3 | 4600 | 4600 | 4950 | 4950 | 5050 | 5050 | |
| H1 | 200 | 200 | 250 | 250 | 250 | 250 | |
| H2 | 150 | 150 | 150 | 150 | 150 | 150 | |
| H3 | 300 | 300 | 300 | 300 | 300 | 300 | |
Belangrijkste kenmerken
1. De motoraandrijving kan traploos worden aangepast en de werksnelheid kan op elk moment worden aangepast, met een sterke aanpassingsvermogen.
2. Speciale spoelnozzle en anti-verstoppingsapparaat maken de filterband schoon.
3. De ontwateringskoprol maakt gebruik van een T-vormige afvoergroef en het geperste water stroomt snel weg.
4. Het zwaartekrachtontwateringsgedeelte is schuin en de statische druk van het slib wordt vergroot, wat het ontwateringseffect kan verbeteren en het slib volledig kan verdikken voordat het wordt geperst.
5. De hele machine heeft een compacte structuur, automatische correctie van de filterband, lage bedrijfsgeluiden, laag stroomverbruik, lage dosering, goed dehydratatie-effect en lage bedrijfskosten.
Verpakking en levering
1. Waterdichte verpakking met de internationale exportstandaard door 20ft, 40ft, 40hp container. Apparatuur fittingen, elektromotor en stroomkast worden verpakt in houten kist of ijzeren doos. Andere apparatuur wordt verpakt met gekleurde strepen plastic doek.
2. De afmetingen van de hele machine zijn normaal groot, dus we gebruiken waterdicht doek om ze allemaal in te pakken. De motor, versnellingsbak of andere gemakkelijk beschadigde onderdelen, we zullen ze in een doos plaatsen. We hebben een professionele verzendafdeling, ze zullen hun best doen om uw containeraantal te besparen.
FAQ:
V: Biedt u after-sales service?
A: Video technische ondersteuning, online ondersteuning, reserveonderdelen, Service voor onderhoud en reparatie ter plaatse
V: Hoe lang is uw garantie?
A: 2 jaar na aankomst van de goederen. Gedurende deze periode, zolang het geen door de mens veroorzaakte schade is, sturen we de beschadigde onderdelen kosteloos.
V: Hoe zit het met uw productietijd? Welke soort transport biedt u aan?
A: Binnen 30 dagen na aanbetaling. Lucht, land & zee.
V: Welke soort betaling accepteert u?
A: T/T, L/C, Paypal, Contant, D/P, D/A, Unionpay
