Van de de aandrijvingsmodder van het roestvrij staalcentrum van de de schrapersedimentatie van de de tank Perifere aandrijving de modderschraper

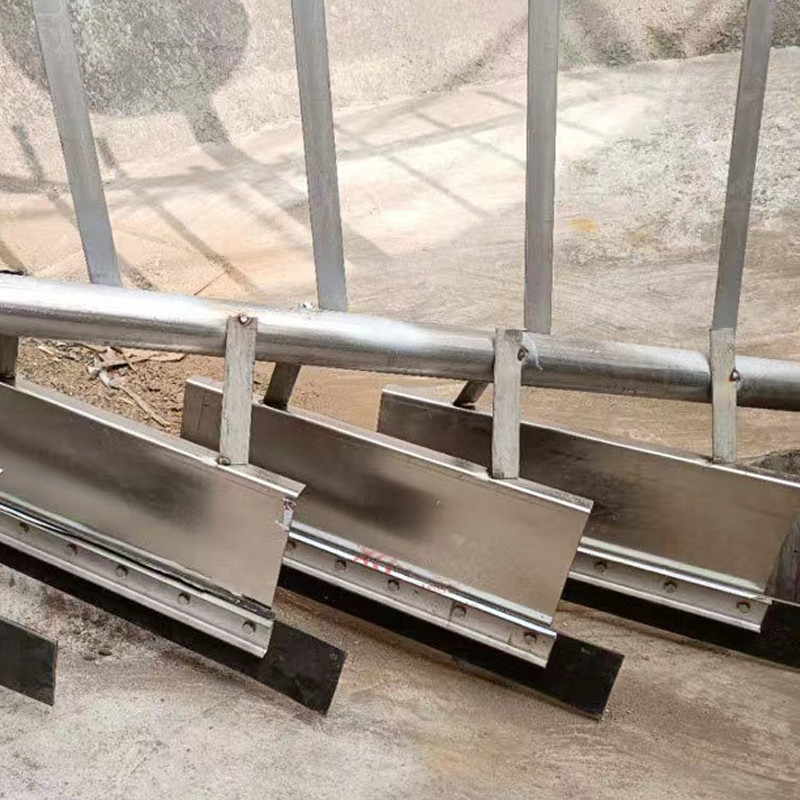

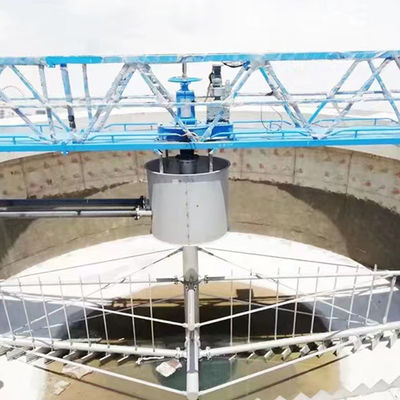

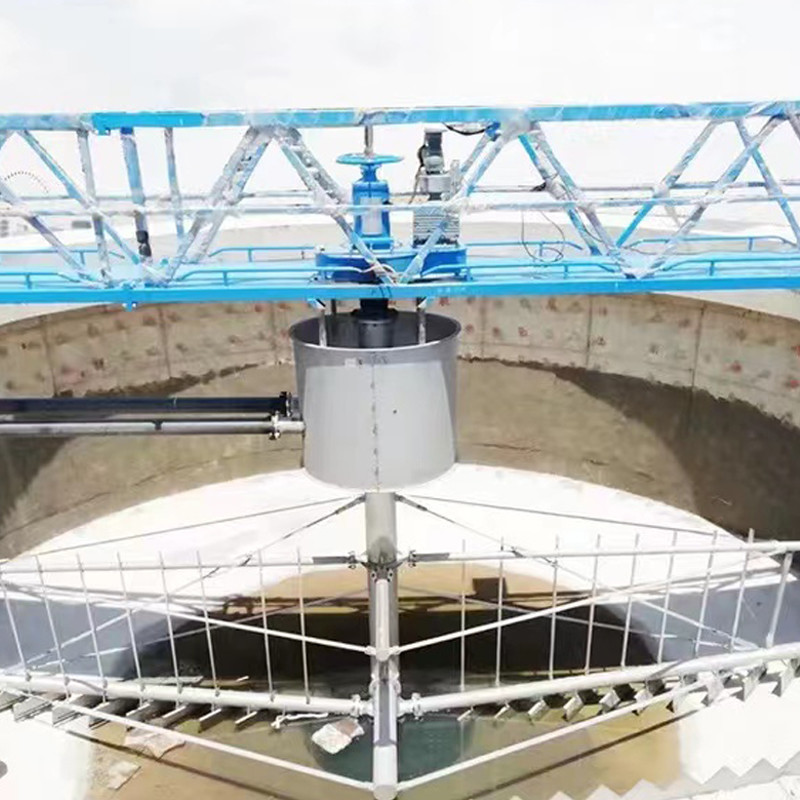

De lading van de centrale schraper van de aandrijvingsmodder handelt op het centrum van de werkende brug. Het centrale aandrijvingsmechanisme drijft het schavende en verzamelende apparaat om te roteren. De richtingschraper schaaft de modder bij de bodem van de sedimentatietank in de centrale modder verzameltank en lost het van de moddertank door hydrostatische druk. Deze machine wordt gebruikt voor de de sedimentatietank van de omvangstroom met kleine diameter.
Het werk Principe
Het ruwe water stroomt radiaal aan de overstromingstank rond de pool na wordt verdeeld door de centrale cilinder van de waterdistributie. Met de daling van het stroomtarief, zijn de opgeschorte vaste lichamen in het waterlichaam gescheiden en geregeld bij de bodem van de pool. De modder wordt geschaafd aan de centrale tank van de modderinzameling door de schraper door de vertragingsaandrijving en de transmissie van de opgeschorte componenten, en uit de pool door de hydrostatische kracht of de pomp gelost.
Producteigenschappen
1. Eenvoudige structuur, geschikt onderhoud en beheer;
2. Stabiele verrichting, veilige en betrouwbare verrichting;
3. Het effect van de modderinzameling is goed, en het watergehalte van geloste modder is laag.
Productparameters
|
Parameter/model Pool widthΦ (m) |
Zbgx-16 | Zbgx-20 | Zbgx-25 | Zbgx-30 | Zbgx-35 | Zbgx-40 | Zbgx-45 | Zbgx-50 | Zbgx-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Diepe pooldiepte H (m) | 3.5~4.5 (volgens de eisen van de gebruiker) | |||||||||
| Diepte H2 van het pool de zijwater (m) | 3.0~4.0 (volgens de eisen van de gebruiker) | |||||||||
| Rond lijnsnelheid V (m/min) | 1.8~2.2 | |||||||||
| Het lopen wielafmetingen (mm) | 400x120 | 420x150 | ||||||||
| Vermogen van motor N (kW) | 0,37 | 0,55 | 0,75 | |||||||
| Installatiegrootte (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Volgens de eisen van de gebruiker | |||||||||
| H3 | Volgens de eisen van de gebruiker | |||||||||
| L | Volgens de eisen van de gebruiker | |||||||||
| Rond de wieldruk P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Verticale lading van het centrale platform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Centrumlading van centrumlading P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
