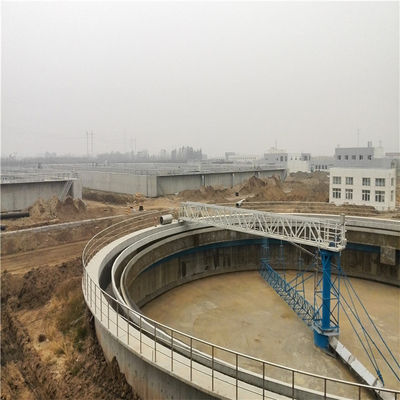

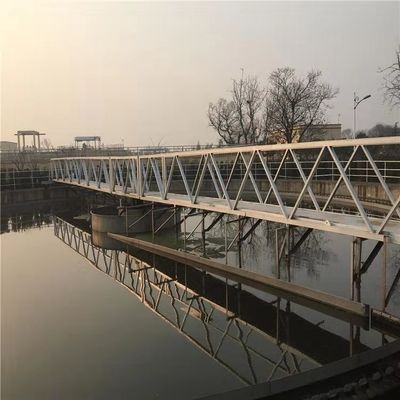

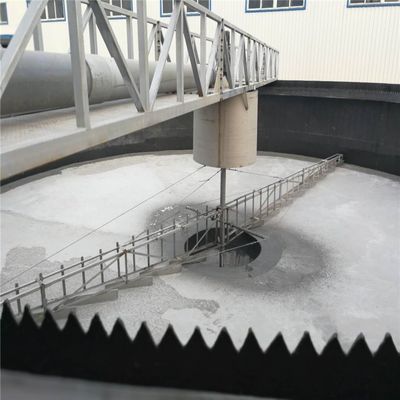

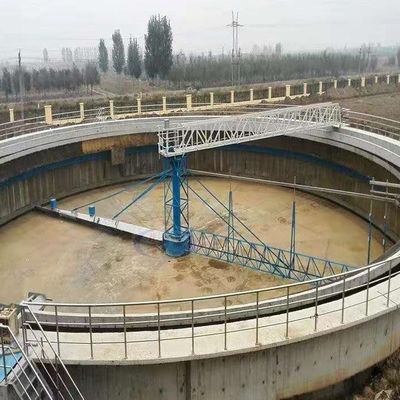

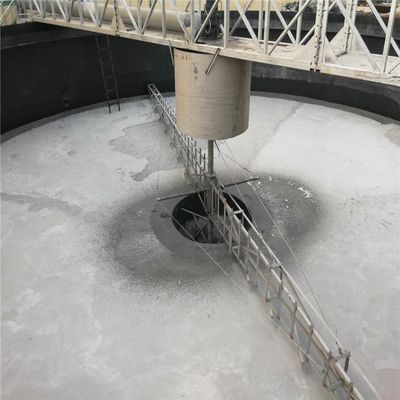

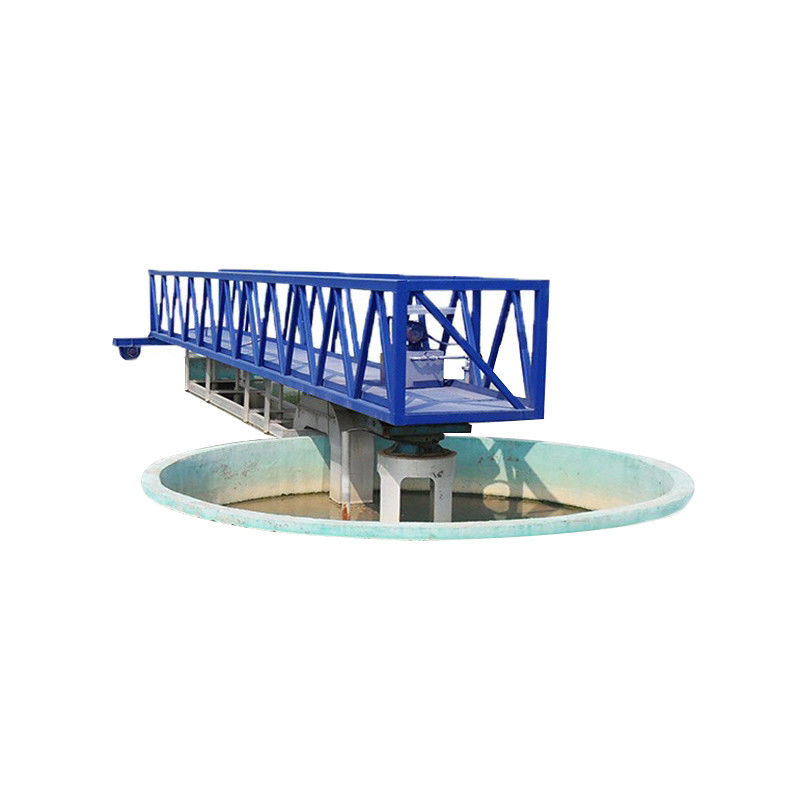

sedimentatietank van van de de aandrijvingsmodder van de behandelings van afvalwaterinstallatie centrale de schraper volledige brug en de halve schraper van de brugmodder
De centrale schraper van de aandrijvingsmodder is van toepassing op de modder die en van tank de van de radiale stroom (cirkel) schaven lossen sedimentatie met een diameter over het algemeen niet groter dan 18m in de waterplant of behandelings van afvalwaterinstallatie in de watervoorziening en het drainageproject. De modder wordt geschaafd aan de centrale modder verzameltank door de schraper door de vertragingsaandrijving en de transmissie van de opschortingscomponent, en uit de tank door de hydrostatische druk of de pomp gelost.
Het werk Principe
Het ruwe water van de centrale schraper van de aandrijvingsmodder vloeit aan de overstromingstank rond de pool na wordt verdeeld door de centrale trommel van de waterdistributie. Met de daling van het stroomtarief, zijn de opgeschorte vaste lichamen in het waterlichaam gescheiden en geregeld bij de bodem van de pool. De bovendrijvende substantie wordt gelost van de overstromingstank door de plaat van de overstromingswaterkering.
Materiaalkenmerken
1. Het transmissiedeel keurt elektro en mechanische dubbele overbelastingsbescherming goed, die de verrichting veiliger en betrouwbaar maakt.
2. Het onderwaterdeel wordt gemaakt van roestvrij staal, dat een lange levensduur van de corrosieweerstand heeft.
3. Het effect van modder het schaven is goed, en het vochtgehalte van geloste modder is laag.
Productparameters
|
Parameter/model Pool widthΦ (m) |
Zbgx-16 | Zbgx-20 | Zbgx-25 | Zbgx-30 | Zbgx-35 | Zbgx-40 | Zbgx-45 | Zbgx-50 | Zbgx-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Diepe pooldiepte H (m) | 3.5~4.5 (volgens de eisen van de gebruiker) | |||||||||
| Diepte H2 van het pool de zijwater (m) | 3.0~4.0 (volgens de eisen van de gebruiker) | |||||||||
| Rond lijnsnelheid V (m/min) | 1.8~2.2 | |||||||||
| Het lopen wielafmetingen (mm) | 400x120 | 420x150 | ||||||||
| Vermogen van motor N (kW) | 0,37 | 0,55 | 0,75 | |||||||
| Installatiegrootte (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Volgens de eisen van de gebruiker | |||||||||
| H3 | Volgens de eisen van de gebruiker | |||||||||
| L | Volgens de eisen van de gebruiker | |||||||||
| Rond de wieldruk P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Verticale lading van het centrale platform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Centrumlading van centrumlading P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
