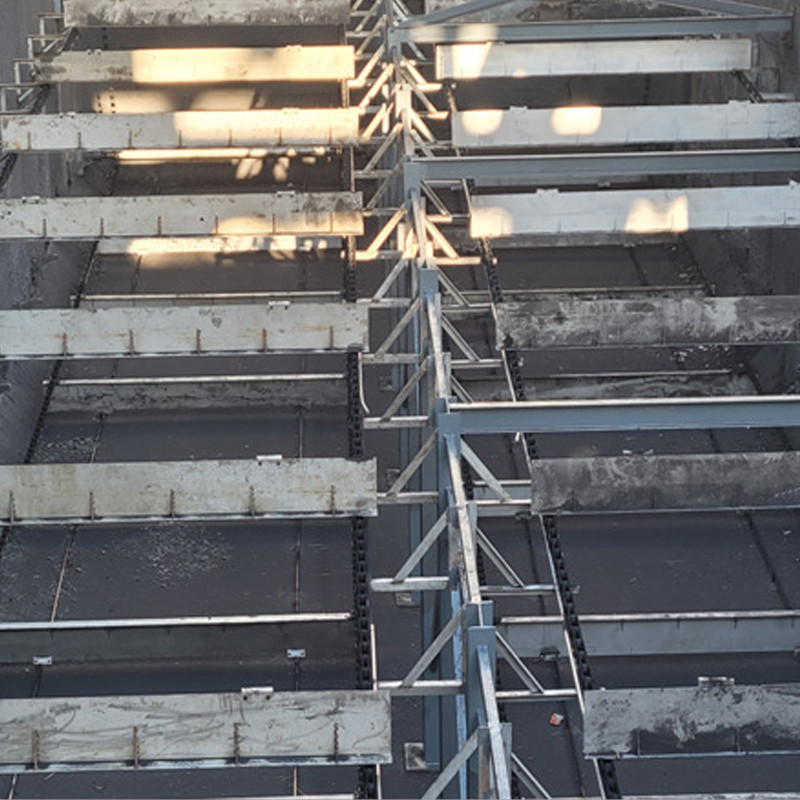

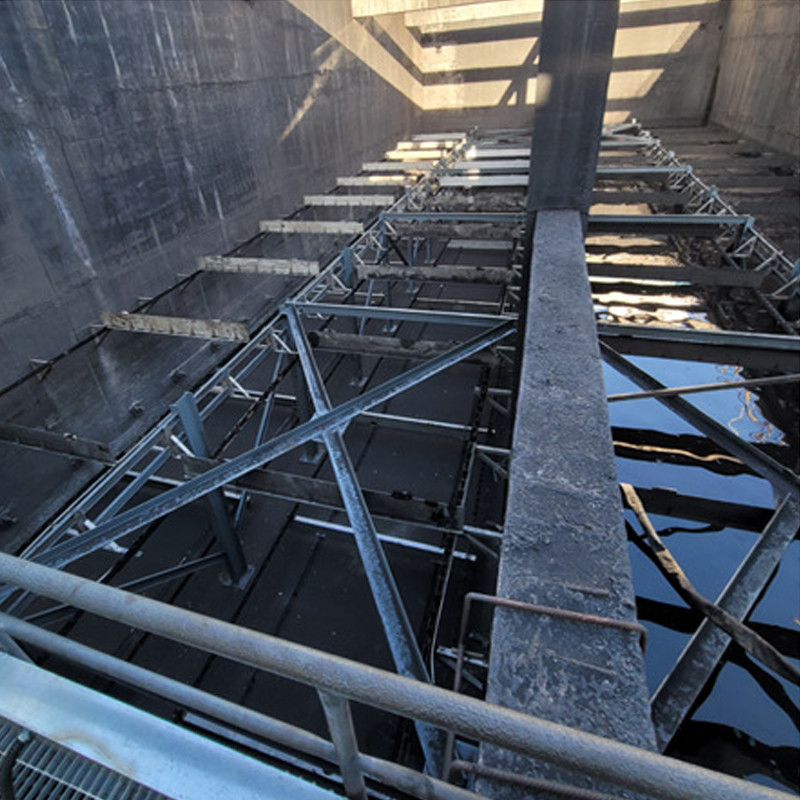

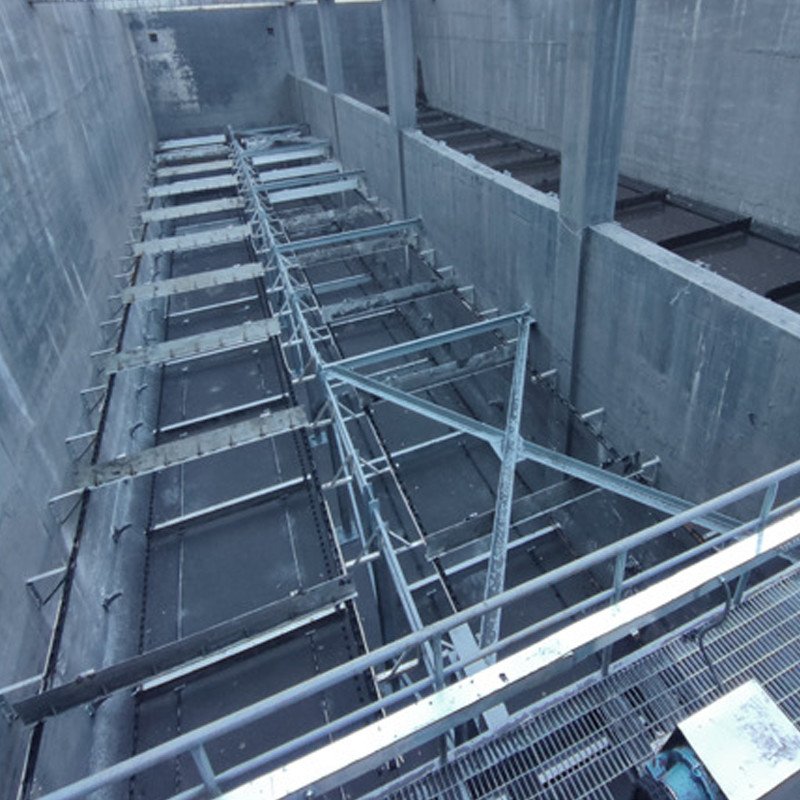

Van de de tractiemodder van de roestvrij staalketting van de de schraperfabrikant de schraper van de de plaatmodder van Chain voor sedimentatietank
De kettingstype modderschraper wordt hoofdzakelijk gebruikt om het sediment te schaven en te verwijderen bij de bodem van de horizontale (rechthoekige) sedimentatietank, vooral de sedimentatietank, de olieseparator, primaire sedimentatietank en andere rechthoekige tanks in het behandelings van afvalwaterproject. Het kan de drijvende olie en het schuim op de vloeibare oppervlakte ook afromen. De kettingstype modderschraper heeft eenvoudige structuur, is één machine multifunctionele, geschikte installatie, verrichting en onderhoud, veilige en betrouwbare verrichting, enz.
Structurele Samenstelling

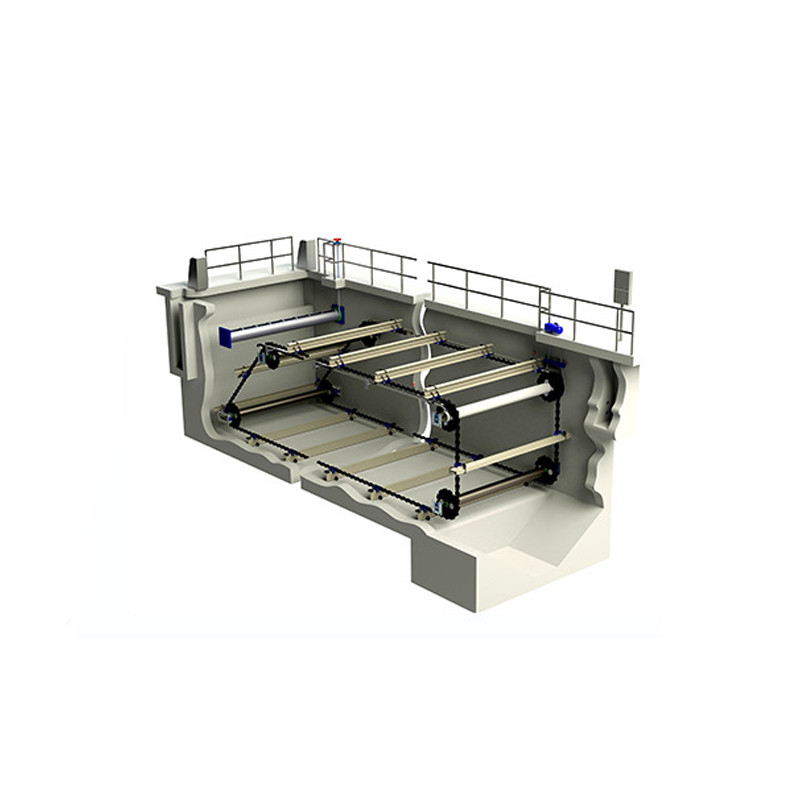

De rustijzerschuimspaan, de zandschraper, de modderschraper en de slakkenschuimspaan zijn hoofdzakelijk samengesteld uit het ter plaatse vaste die apparaat van de vertragingsaandrijving, de tractieketen met schraper in de pool wordt geplaatst, het paar van de aandrijvingstand, het spannende apparaat en het apparaat van de veiligheidsbescherming.
Het werk Principe

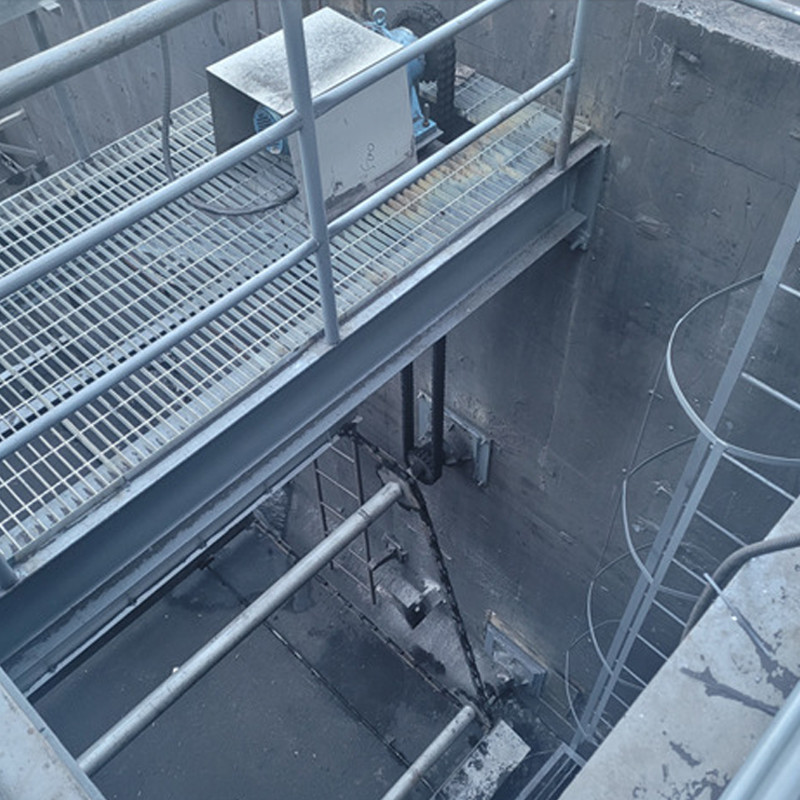

Het vertragende aandrijvingsapparaat van de rustijzertype modderschraper brengt de macht aan de belemmeringsketen door over het paar van het kettingswiel om de schraper te drijven om gericht en onophoudelijk langs de hogere en lagere gidssporen van de pool te roteren. Tijdens de verrichting, schaaft de schraper het zand op de poolvloer en de oliemodder op de pooloppervlakte aan de modder verzameltank en de pijp van de slakkenlossing om hen uit de pool te lossen.
Materiaalkenmerken
1. De speciale ketting wordt gebruikt voor betrouwbare transmissie.
2. Het waterdichte lager wordt goedgekeurd, met lange levensduur.
3. De structuur is redelijk en de verrichting is stabiel.
4 zand schaven is volledig en efficiënt.
5. De bewegende snelheid van de schraper is gematigd, wat weinig storing aan de riolering heeft en bevorderlijk voor de sedimentatie van opgeschorte vaste lichamen is.

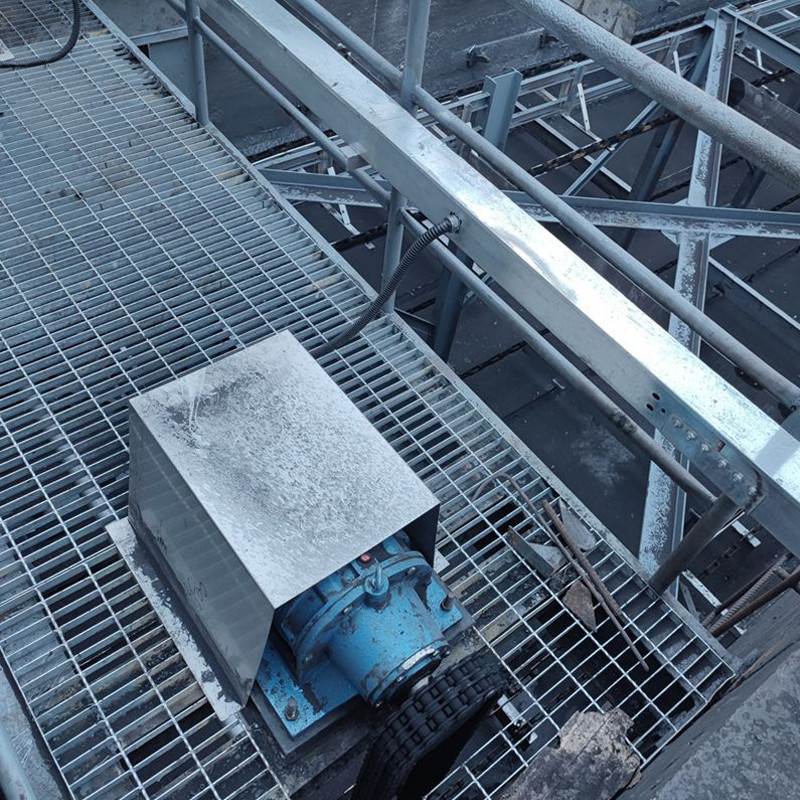

6. De schraper maakt ononderbroken roterende beweging in de pool zonder het omkeren. Het aandrijvingsapparaat wordt gevestigd op het platform op de bovenkant van de pool, zodat zijn de machtsdistributie en het onderhoud zeer eenvoudig
7. Het kan ook als slakkenschuimspaan zonder extra mechanisme worden gebruikt.
Parameter
| ModelNumber/Parameters | Zbg-16 | Zbg-20 | Zbg-25 | Zbg-30 | Zbg-35 | Zbg-40 | Zbg-45 | Zbg-50 | Zbg-55 | |
| Pooldiameter Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Diepe pooldiepte H (m) | 3.5~4.5 (volgens de eisen van de gebruiker) | |||||||||
| Diepte H2 van het pool de zijwater (m) | 3.0~4.0 (volgens de eisen van de gebruiker) | |||||||||
| Rond lijnsnelheid v (m/min) | 2.0~3.0 | |||||||||
| Het lopen wielafmetingen (mm) | Φ400x120 | Φ120x450 | ||||||||
| vermogen van motor N (kW) | 0,37 | 0,55 | 0,75 | |||||||
| installatiegrootte (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Volgens de eisen van de gebruiker | |||||||||
| H3 | Volgens de eisen van de gebruiker | |||||||||
| L | Volgens de eisen van de gebruiker | |||||||||
| Rond de wieldruk P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Verticale lading van het centrale platform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Centrumlading van centrumlading P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
