De schraperfabrikant 304 van de rustijzermodder het type van roestvrij staalketting modderschraper
De schraper van de kettingsmodder is een ondersteunend materiaal voor de sedimentatietank in behandeling van afvalwater. Het wordt speciaal ontworpen om vet, colloïde en modder bij de bodem van de tank uit industriële en stedelijke riolering te verwijderen. De schraper van de kettingsolie en de modderschraper worden gekenmerkt door maatregelen aan lokale voorwaarden, de flexibele controle van de slakkenverwijdering, stabiele verrichting, geschikte verrichting, eenvoudig onderhoud aan te passen en snakken levensduur.
Het werk principe

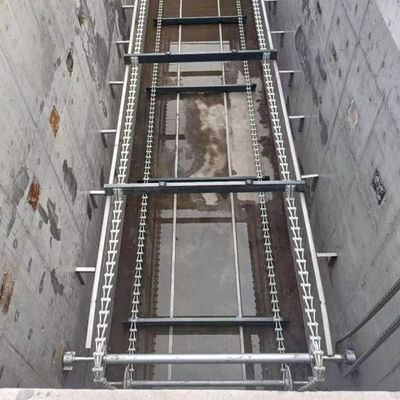

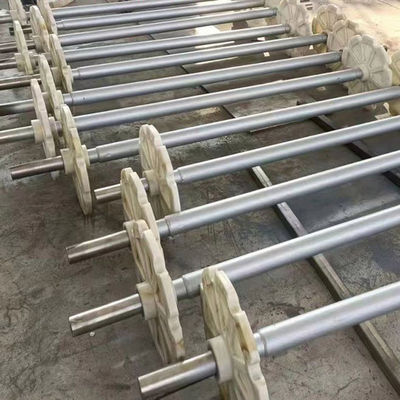

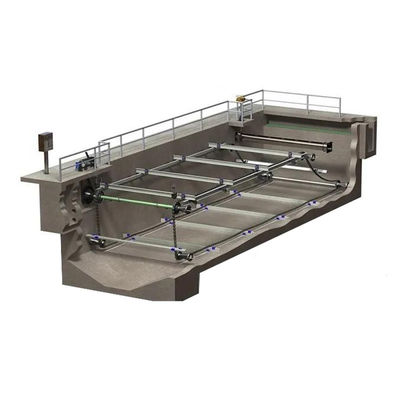

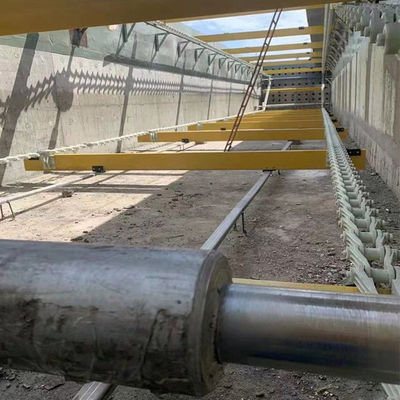

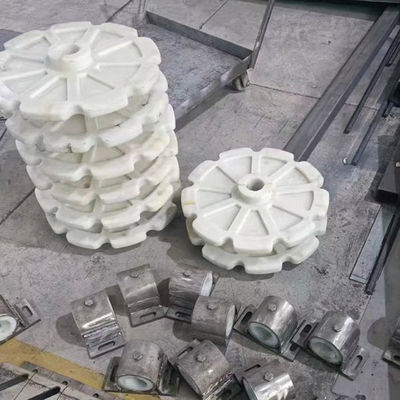

De schraper van de kettingsmodder wordt gebruikt om onophoudelijk opgeschorte vaste lichamen te verwijderen die op de waterspiegel en de modder bij de bodem van de pool drijven. De olieschraper beweegt zich langs de de pooloppervlakte en bodem en duwt de opgeschorte vaste lichamen van het inhameind van het vloeibare niveau aan het afzeteind. De schraper van de olieschraper en modderschraper wordt bevestigd op beide einden van de ketting, en de olieschraper en de modderschraper worden gedreven door het apparaat van de tandtransmissie te drijven. De olieschraper en de modderschraper bewegen zich langs de volledige breedte van de tank om verontreinigende stoffen in de tank van de slakkenlossing en modder te schaven in de modderemmer.
Prestatieskenmerken
1. De bewegende snelheid van de schraper is gematigd, wat weinig storing aan de riolering heeft en bevorderlijk voor de sedimentatie van opgeschorte vaste lichamen is.
2. De schraper maakt ononderbroken roterende beweging in de pool, en te hoeven niet afwisselend om te keren. Het aandrijvingsapparaat wordt gevestigd op het platform van de pooloppervlakte, zodat zijn de machtsdistributie en het onderhoud zeer eenvoudig.
3. Het kan ook als slakkenschuimspaan zonder extra mechanisme worden gebruikt.
Parameter
| ModelNumber/Parameters | Zbg-16 | Zbg-20 | Zbg-25 | Zbg-30 | Zbg-35 | Zbg-40 | Zbg-45 | Zbg-50 | Zbg-55 | |
| Pooldiameter Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Diepe pooldiepte H (m) | 3.5~4.5 (volgens de eisen van de gebruiker) | |||||||||
| Diepte H2 van het pool de zijwater (m) | 3.0~4.0 (volgens de eisen van de gebruiker) | |||||||||
| Rond lijnsnelheid v (m/min) | 2.0~3.0 | |||||||||
| Het lopen wielafmetingen (mm) | Φ400x120 | Φ120x450 | ||||||||
| vermogen van motor N (kW) | 0,37 | 0,55 | 0,75 | |||||||
| installatiegrootte (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Volgens de eisen van de gebruiker | |||||||||
| H3 | Volgens de eisen van de gebruiker | |||||||||
| L | Volgens de eisen van de gebruiker | |||||||||
| Rond de wieldruk P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Verticale lading van het centrale platform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Centrumlading van centrumlading P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
