304 van de de stijlmodder van de roestvrij staalbrug van de de schrapermachine van de de luchtoprichting van de de tankmodder de schraperfabrikant

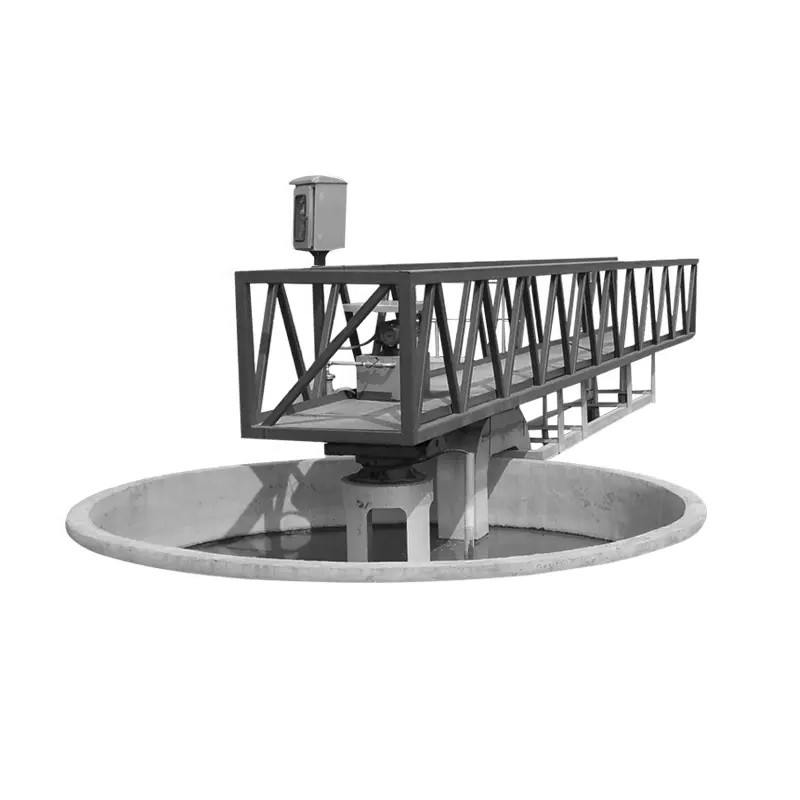

De perifere de zuigingsmachine van de aandrijvingsmodder is hoofdzakelijk samengesteld uit werkende brug (met inbegrip van gang en roltrap), aandrijvingsapparaat, modder verzameltank, het apparaat van de modderzuiging, het het vacuüm pompen en systeem van de sifonschade, roterend bevestigend mechanisme, schraperassemblage, die mechanisme, de assemblage van de slakkenemmer, waterkerings schoonmakende borstel, controlekabinet, alle verbindende bevestigingsmiddelen, vervangstukken, enz. afromen.
Het werk principe
De perifere van de modderschraper en zuiging machine schaaft en verzamelt de modder aan de centrale modder verzameltank door de schraper door de vertragingsaandrijving en de transmissie van de opschortingscomponent, en lost de modder uit de tank door de hydrostatische druk of de pomp. De midden van de waterinham en modder lossing wordt goedgekeurd, en de omringende drainage wordt goedgekeurd om eenvormige waterstroom te verzekeren. De zelflossing van de zuigingsmodder met vloeibaar niveauverschil wordt goedgekeurd, en schuim die en apparaat schaven lossen en overbelast beschermingsapparaat wordt verstrekt.
Producteigenschappen
1. De werkende brug keurt bundelstructuur goed, die eenvoudig, stabiel en duurzaam is.
2. Het onderhoud is eenvoudig en geschikt, en de verrichtingskosten zijn laag.
3. Er zijn vele opties voor transmissiereductiemiddel: opgezette schacht, eenvoudige en compacte structuur, geschikt onderhoud; Het cirkelvormige reductiemiddel van het speldwiel is goedkoop en heeft hoge transmissieefficiency.
4. Volgens de behoeften van de gebruiker, kan de het lopen wieloppervlakte van techniek rubberwiel (standaardconfiguratie), staalwiel, nylon wiel en polyurethaan worden gemaakt.
5. Schraper van de hoog rendement verzekert de logaritmische spiraalvormige modder de betrouwbaarheid van modderinzameling.
6. De elektrocomponenten zijn openluchttype, veilig en betrouwbaar, en kunnen willekeurig en ver worden gecontroleerd.
7. Het perifere materiaal van de modderschraper kan volgens de gebruiker-specifieke grootte worden vervaardigd. De delen in contact met water kunnen van roestvrij staal worden gemaakt.
Toepassing
De perifere schraper van de aandrijvingsmodder kan wijd in behandelings van afvalwaterprojecten in steden, chemisch product, textiel, metallurgie en andere industrieën worden gebruikt. Het gebruiksmodel heeft de voordelen van redelijke structuur, hoog rendement, geschikt verrichting en onderhoud, en is een ideaal behandelings van afvalwaterproject.
Productparameters
|
Parameter/model Pool widthΦ (m) |
Zbgx-16 | Zbgx-20 | Zbgx-25 | Zbgx-30 | Zbgx-35 | Zbgx-40 | Zbgx-45 | Zbgx-50 | Zbgx-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Diepe pooldiepte H (m) | 3.5~4.5 (volgens de eisen van de gebruiker) | |||||||||
| Diepte H2 van het pool de zijwater (m) | 3.0~4.0 (volgens de eisen van de gebruiker) | |||||||||
| Rond lijnsnelheid V (m/min) | 1.8~2.2 | |||||||||
| Het lopen wielafmetingen (mm) | 400x120 | 420x150 | ||||||||
| Vermogen van motor N (kW) | 0,37 | 0,55 | 0,75 | |||||||
| Installatiegrootte (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Volgens de eisen van de gebruiker | |||||||||
| H3 | Volgens de eisen van de gebruiker | |||||||||
| L | Volgens de eisen van de gebruiker | |||||||||
| Rond de wieldruk P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Verticale lading van het centrale platform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Centrumlading van centrumlading P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
