Horizontale koolstofstaal slib asloze schroeftransporteur fabrikant kolenmijn cement beweegbare transportapparatuur
Het is hoofdzakelijk samengesteld uit helicoïde, lager, materiële trog, inlaat en uitlaat, aandrijfinrichting, enz. Het stijve spiraalvormige lichaam wordt ondersteund op de materiële trog door de lagers aan de kop, staart en middelste delen om een roterende component te vormen die kan realiseren materiaal transport.Het spiraalvormige lichaam werkt via een aandrijfinrichting die aan de kop is geïnstalleerd en de materiaalinlaat en -uitlaat zijn respectievelijk aangebracht aan de bovenzijde van de staart van de materiaaltrog en de onderkant van de kop.
Installatievoorzorgsmaatregelen
1. De hartlijn van de materiële trog en de spiraalvormige schacht zullen in goede coaxialiteit worden gehouden.
2. De verbindingen tussen de secties van de stortkoker moeten strak zijn zonder dislocatie.Er kunnen pakkingen worden toegevoegd tussen secties en tussen de kopafdekking en de trechter om de afdichting van de trechter te verzekeren.Tegelijkertijd kan de lengtefout van de goot worden aangepast.
3. De speling tussen de binnenwand van de materiaaltrog en het spiraalvormige lichaam moet gelijk zijn.
4. De as van het aandrijfapparaat en de spiraalvormige as moeten in goede coaxialiteit worden gehouden.De hoogte van de aandrijving kan worden aangepast met behulp van shims.
5. Na installatie wordt het spiraalvormige lichaam onderworpen aan een statische balanstest.
6. Het tussenliggende ophanglager moet de verbindingsas betrouwbaar en goed ondersteunen om radiale vervorming van de spiraalas te voorkomen.De installatie kan worden bereikt door de shims tussen de lagerkussens aan te passen.
7. Controleer na de installatie van de hele machine of er diversen in de machine zijn en of de smeerolie voldoende is op elke smeerplaats.
8. Tijdens onbelaste testruns mag het lager geen olie lekken en mag de temperatuurstijging van het lager niet hoger zijn dan 20 ℃.Tijdens de belastingstest mag de temperatuurstijging van het lager niet hoger zijn dan 30 .
Parameter
| parameters | spiraal Nominale diameter (mm) spiraal dia (mm) |
Type | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capaciteit | installatie hoek: | 0° | 1.5 | 3.6 | 6 | 8.4 | 11,7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2,52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Spiraalsnelheid n(r/min) | 12 tot 16 | ||||||
| Motor N (KW) | 0,75-5,5 (volgens L en hoek) | ||||||
| installatiegrootte (mm) | EEN | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Matching met bijbehorende apparatuur | ||||||
| L | Volgens gebruikersvereisten: | ||||||
| Li | Matching met bijbehorende apparatuur | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Matching met bijbehorende apparatuur | ||||||
| Hoi | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Matching met bijbehorende apparatuur | ||||||

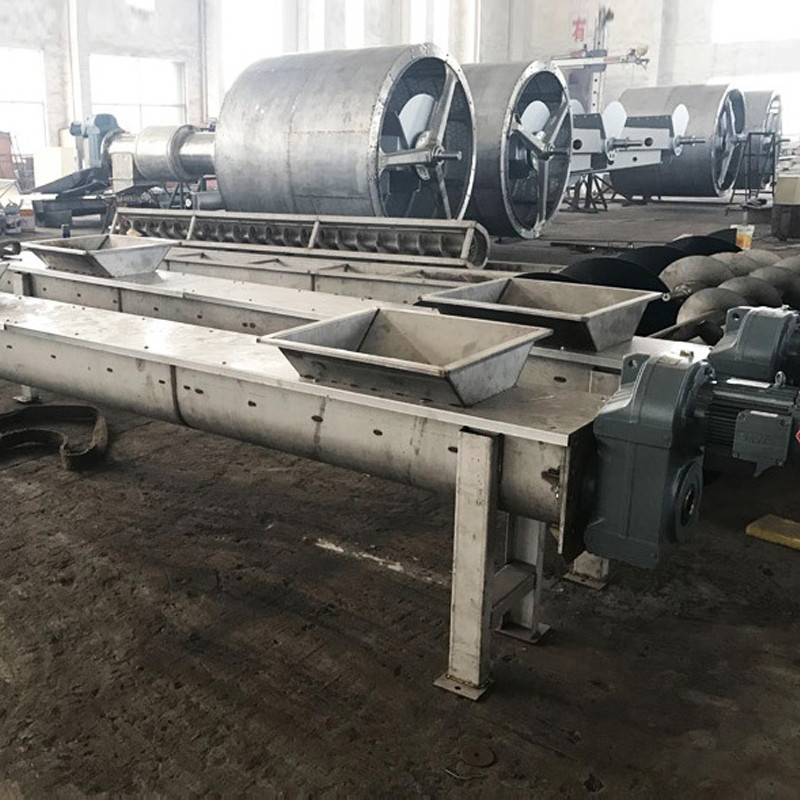

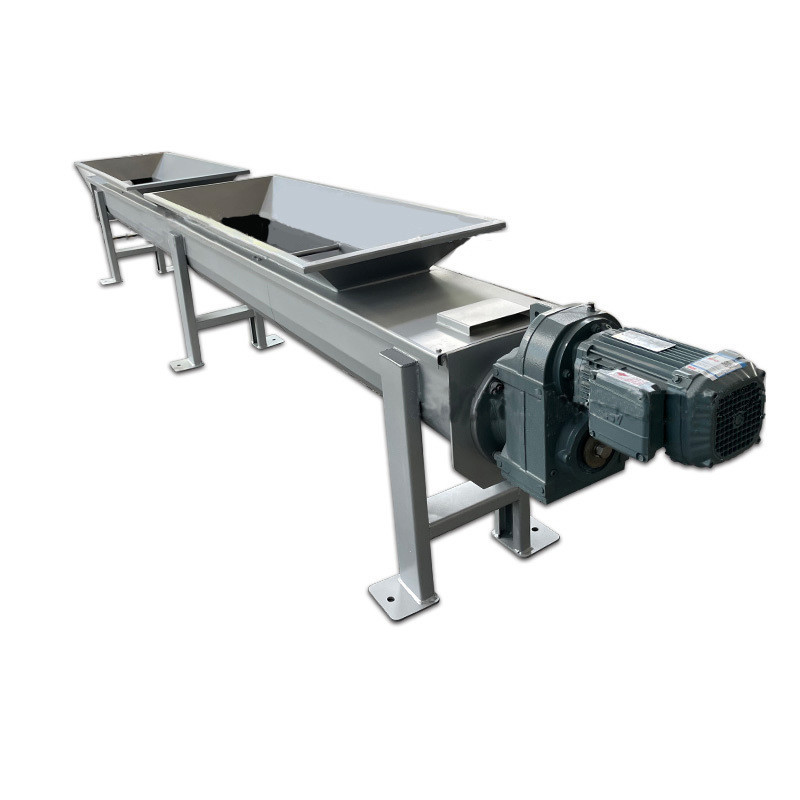

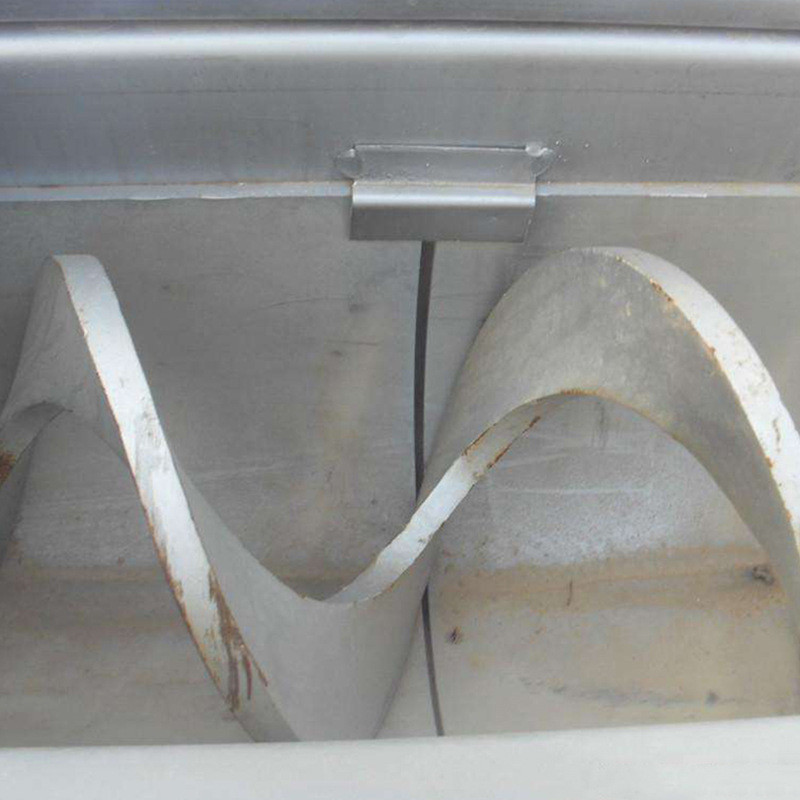

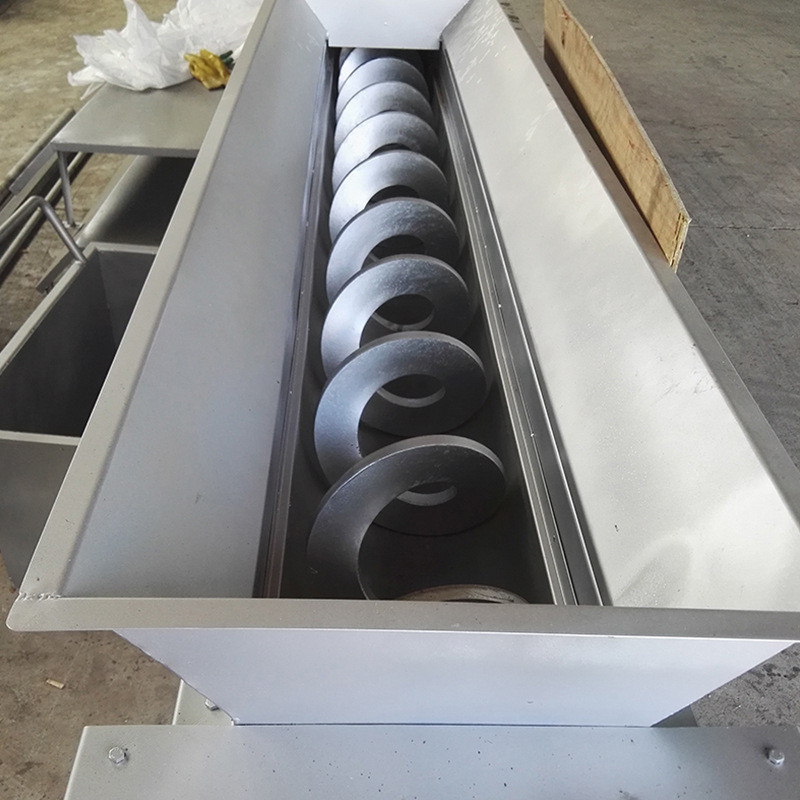

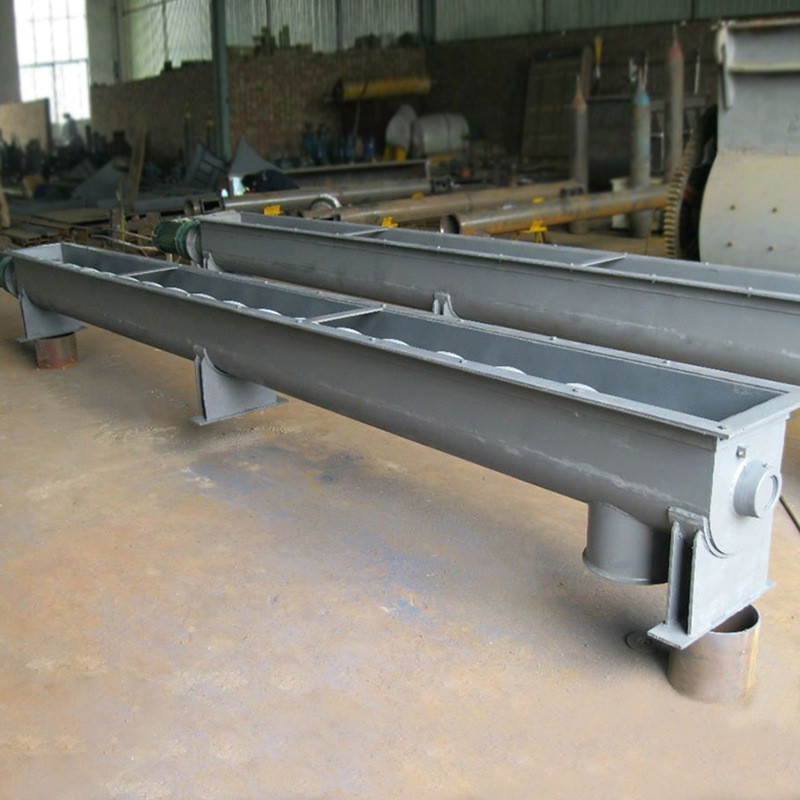

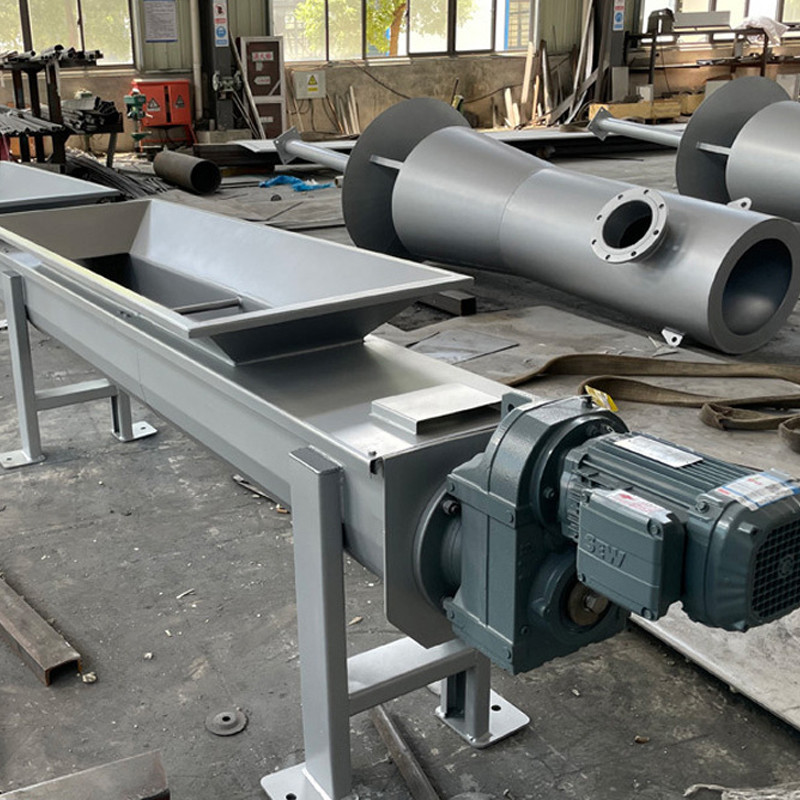

Echte foto
