U-type schroeftransporteur fabrikant slib cement sintel erts graan feeder transportapparatuur
Schroeftransporteur wordt voornamelijk gebruikt voor horizontaal of hellend transport van poeder, korrelige en kleine materialen, zoals kolen, as, slakken, cement, graan en andere materialen;Het is niet geschikt voor het transporteren van bederfelijke, stroperige en aankoekende materialen, evenals materialen die tijdens het transport niet kunnen breken;De bedrijfsomgevingstemperatuur van de schroeftransporteur is - 20 ~ 50 ℃;De materiaaltemperatuur is minder dan 200 ;Helling van transportband ≤ 20 graden;De transportlengte is over het algemeen minder dan 40 m.
Bladclassificatie
De spiraalvormige bladen van de schroeftransporteur hebben hoofdzakelijk drie typen: vaste helicoïde, riemhelicoide en meshelicoide.Massieve S-methode met spiraalvormig oppervlak, geschikt voor het transporteren van poederachtige en korrelige materialen;Het spiraalvormige oppervlak van het riemtype wordt de D-methode genoemd en de spiraalvormige spoed is hetzelfde als de diameter van het spiraalvormige blad, dat geschikt is voor het transporteren van poederachtige en kleine stukjes materiaal;Het spiraalvormige oppervlak van het blad wordt voornamelijk gebruikt voor het transporteren van viskeuze en samendrukbare materialen.De meng- en mengprocessen worden tegelijkertijd tijdens het transportproces voltooid.De spiraalsteek is ongeveer 1,2 keer de diameter van het spiraalblad.
Productsamenstelling
De spiraalvormige bladen van de schroeftransporteur draaien links en rechts.De schroeftransporteur bestaat uit drie delen: het schroeftransporteurlichaam, de materiaalinlaat en -uitlaat en het aandrijfapparaat;Het schroeftransporteurlichaam is samengesteld uit hoofdlager, staartlager, ophanglager, spiraalkern, behuizing, afdekplaat en basis;Het aandrijfapparaat bestaat uit motor, reductiemiddel, koppeling en basis.De meest gebruikte schroefdiameters zijn 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm en 1000 mm.Schroeftransporteurs met andere specificaties kunnen ook worden aangepast.
Parameter
| parameters | spiraal Nominale diameter (mm) spiraal dia (mm) |
Type | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capaciteit | installatie hoek: | 0° | 1.5 | 3.6 | 6 | 8.4 | 11,7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2,52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Spiraalsnelheid n(r/min) | 12 tot 16 | ||||||
| Motor N (KW) | 0,75-5,5 (volgens L en hoek) | ||||||
| installatiegrootte (mm) | EEN | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Matching met bijbehorende apparatuur | ||||||
| L | Volgens gebruikersvereisten: | ||||||
| Li | Matching met bijbehorende apparatuur | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Matching met bijbehorende apparatuur | ||||||
| Hoi | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Matching met bijbehorende apparatuur | ||||||

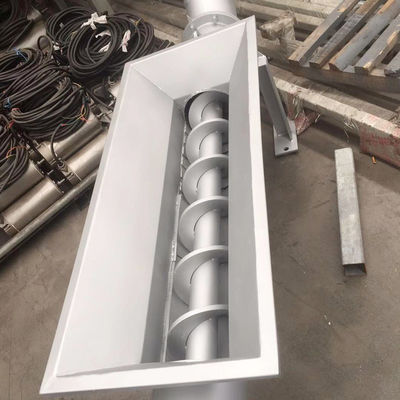

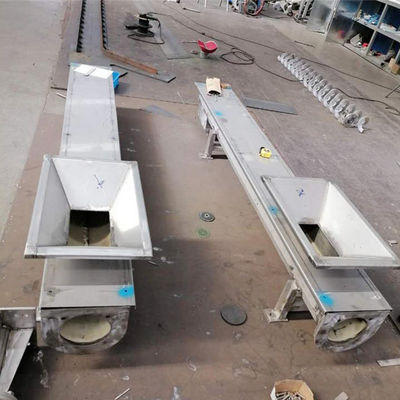

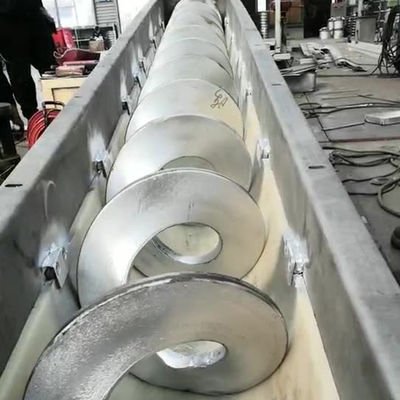

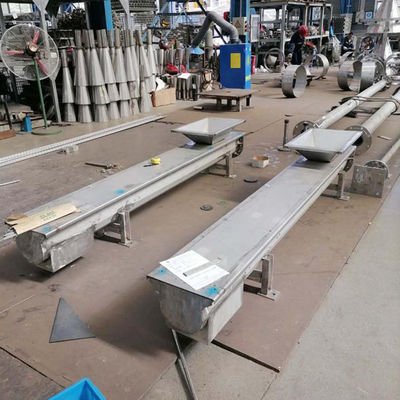

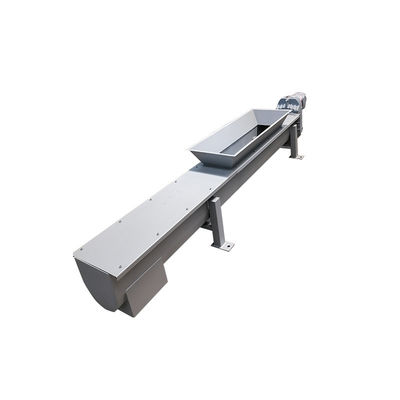

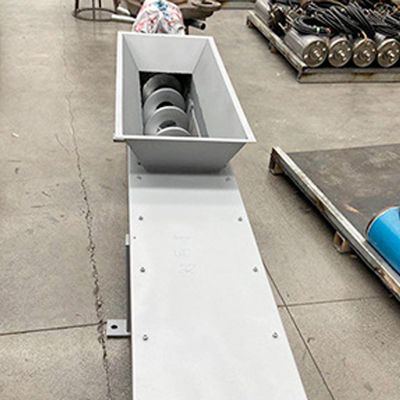

Echte foto
