Het roestvrije staal schortte de centrale installatie van de de schraper gemeentelijke behandeling van afvalwater van de aandrijvingsmodder op
Het centrale aandrijving opgeschorte modder schaven wordt hoofdzakelijk gebruikt in de ronde modder dik makende tank van de behandelings van afvalwaterinstallatie om de modder te schaven op de bodem van de tank aan de modderzinkput wordt geregeld voor modderterugkeer of het dik maken en het ontwateren, en het schuim op de tankoppervlakte af te romen die aan de schuimvultrechter, die uit de tank door de schuimvultrechter voor verdere behandeling wordt gelost.
het werk principe

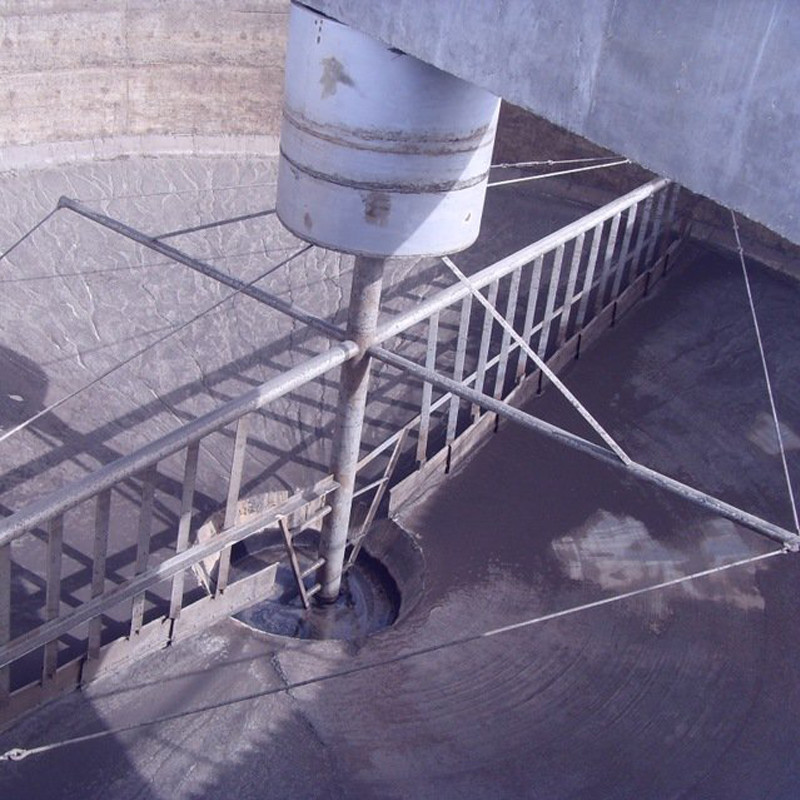

Gedreven door de machtseenheid, drijft de modderschraper het opgeschorte schraperkader die te roteren, en schaaft de modder bij de bodem van de tank aan de centrale modderzinkput door de schraper wordt geregeld. Om het modder het dik maken effect te verbeteren, drijft het schraperwapen de dik makende netbar langzaam te bewegen. Wanneer het overgaan door de modder, verstrekt het een passage voor riolering om van de modder te ontsnappen.
Producteigenschappen
1. Eenvoudige structuur en lichtgewicht; Aangezien de bundelstructuur wordt goedgekeurd, wordt het gewicht van het mechanisme zeer verminderd vergelijkbaar geweest met het traditionele mechanisme.
2. Eenvoudig en geschikt onderhoud en lage verrichtingskosten.
3. Het nieuwe transmissiemechanisme keurt planetarisch reductiemiddel goed, dat gemakkelijk, eenvoudig en compact om is in structuur en hoog in efficiency te installeren.
4. Alle elektrocomponenten zijn openluchttype, veilig en betrouwbaar, en kunnen willekeurig en ver worden gecontroleerd.
5. Het kan volgens de specifieke grootte van gebruikers worden vervaardigd, en de delen in contact met water kunnen ook van roestvrij staal worden gemaakt.
Assortiment

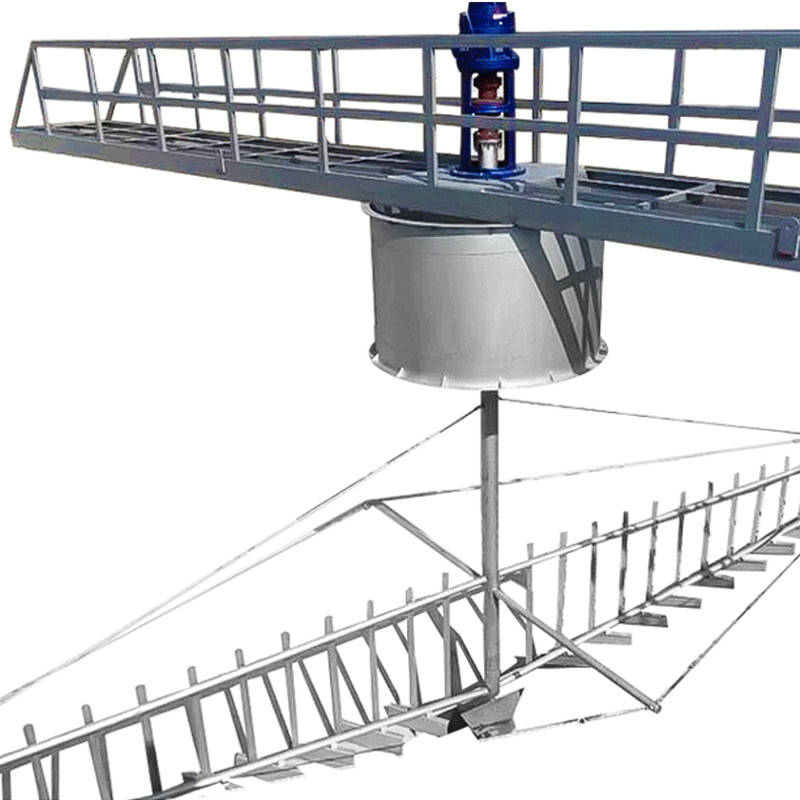

Het centrale bindmiddel van de aandrijvingsopschorting is hoofdzakelijk samengesteld uit werkende brug, kleine schraper, stroom het stabiliseren cilinder, modder schavende bundel, overstromingsapparaat, centrale steun, drijfmechanisme, schuimschraper, modder schavende raad, elektrische doos, enz.
Productparameters
|
Parameter/model Pool widthΦ (m) |
Zbgx-16 | Zbgx-20 | Zbgx-25 | Zbgx-30 | Zbgx-35 | Zbgx-40 | Zbgx-45 | Zbgx-50 | Zbgx-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Diepe pooldiepte H (m) | 3.5~4.5 (volgens de eisen van de gebruiker) | |||||||||
| Diepte H2 van het pool de zijwater (m) | 3.0~4.0 (volgens de eisen van de gebruiker) | |||||||||
| Rond lijnsnelheid V (m/min) | 1.8~2.2 | |||||||||
| Het lopen wielafmetingen (mm) | 400x120 | 420x150 | ||||||||
| Vermogen van motor N (kW) | 0,37 | 0,55 | 0,75 | |||||||
| Installatiegrootte (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Volgens de eisen van de gebruiker | |||||||||
| H3 | Volgens de eisen van de gebruiker | |||||||||
| L | Volgens de eisen van de gebruiker | |||||||||
| Rond de wieldruk P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Verticale lading van het centrale platform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Centrumlading van centrumlading P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
