Van de de schroeftransportband van de koolstofstaalmodder fabrikant van het het poeder industriële spiraalvormige vervoerende materiaal de droge
De schroeftransportband is samengesteld uit drie delen: het lichaam van de schroefmachine, de materiële inham en de afzet en het aandrijvingsapparaat.
Het lichaam van de schroefmachine: samengesteld uit hoofdlager, staartlager, opschortingslager, schroef, omhulsel, dekkingsplaat en basis.
Drijfapparaat: samengesteld uit motor, reductiemiddel, koppeling en basis.
Het werk Principe
Wanneer de spiraalvormige schacht roteert, wegens de ernst van het materiaal en de wrijving tussen het materiaal en de tankmuur, kan het materiaal slechts langs de transportband worden geduwd.
De bodem van de groef beweegt zich vooruit. De beweging van materialen in het middenlager hangt van de duw van materialen af die vooruit zich erachter bewegen. om de spiraalvormige schacht in een gunstige spanningsstaat te houden, worden het aandrijvingsapparaat en de lossingshaven over het algemeen geplaatst op hetzelfde eind van de transportband, terwijl de voerhaven dichtbij de staart van het andere eind zo ver mogelijk wordt geplaatst.
Producteigenschappen
1. Eenvoudige structuur en lage kosten.
2. Het betrouwbare werk, eenvoudig onderhoud en beheer.
3. Compacte grootte, kleine sectiegrootte en klein vloeroppervlak.
4. Het kan verzegeld vervoer realiseren, dat voor het vervoer van materialen bevorderlijk is die gemakkelijk, heet te vliegen en zijn sterke geur te hebben, de verontreiniging te verminderen tot het milieu, en de arbeidsvoorwaarden van arbeiders te verbeteren.
5. Het geschikte lading en leegmaken. De horizontale schroeftransportband kan op om het even welk punt op zijn vervoerende lijn worden geladen en worden leeggemaakt.
Spiraalvormige Bladbeschrijving
1. Er zijn drie types van spiraalvormige bladen van schroeftransportband: de stevige spiraal, de riemspiraal en het blad bewegen spiraalsgewijs. De stevige spiraalvormige oppervlakte wordt genoemd s-methode, en zijn spiraalvormige hoogte GX is 0,8 keer van de bladdiameter. De LS type schroeftransportband is geschikt om poederachtige en korrelige materialen te vervoeren. De riemtype spiraalvormige oppervlakte wordt ook genoemd de methode van D. Zijn spiraalvormige hoogte is hetzelfde als de diameter van het spiraalvormige blad. Het is geschikt voor poederachtig vervoeren en reepjes materialen. De bladtype spiraalvormige oppervlakte wordt zelden gebruikt, en hoofdzakelijk gebruikt om materialen met hoge viscositeit en samendrukbaarheid te vervoeren. Tijdens vervoer, worden de mengende en andere processen tegelijkertijd voltooid, en de spiraalvormige hoogte is ongeveer 1,2 keer van de diameter van het spiraalvormige blad.
2. De spiraalvormige bladen van de schroeftransportband hebben verlaten en juiste omwenteling.
Modelbeschrijving
De types van schroeftransportband omvatten horizontale vaste schroeftransportband en verticale schroeftransportband. De horizontale vaste schroeftransportband is het het meest meestal gebruikte type. De verticale schroeftransportband wordt gebruikt om materialen in een korte afstand op te heffen. De vervoerende hoogte is over het algemeen niet meer dan 8m. Het spiraalvormige blad is stevig oppervlaktetype. Het moet het horizontale schroef voeden hebben om de noodzakelijke het voeden druk te verzekeren.
Parameter
| arameters | spiraalvormige Nominale diameter (mm) spiraalvormige dia (mm) |
Type | Ls-200W | Ls-250W | Ls-300W | Ls-350W | Ls-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capaciteit | installatiehoek | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Spiraalvormige snelheid n (r/min) | 12 tot 16 | ||||||
| Motor N (kW) | 0.75-5.5 (volgens L en hoek) | ||||||
| installatiegrootte (mm) | A | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Aanpassing met overeenkomstig materiaal | ||||||
| L | Volgens gebruikersvereisten | ||||||
| Li | Aanpassing met overeenkomstig materiaal | ||||||
| l_2 | (L-1000)/2 (L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Aanpassing met overeenkomstig materiaal | ||||||
| Hallo | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Aanpassing met overeenkomstig materiaal | ||||||

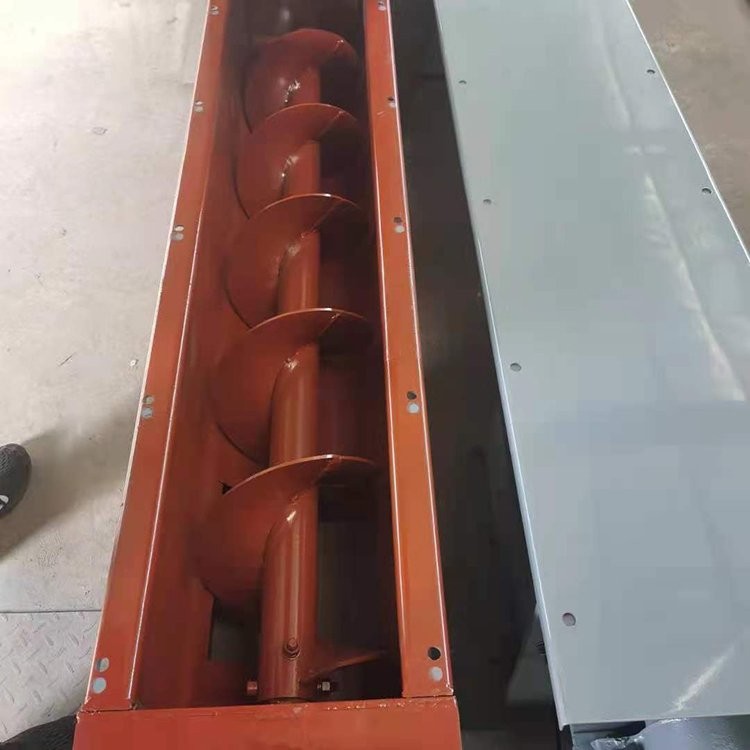

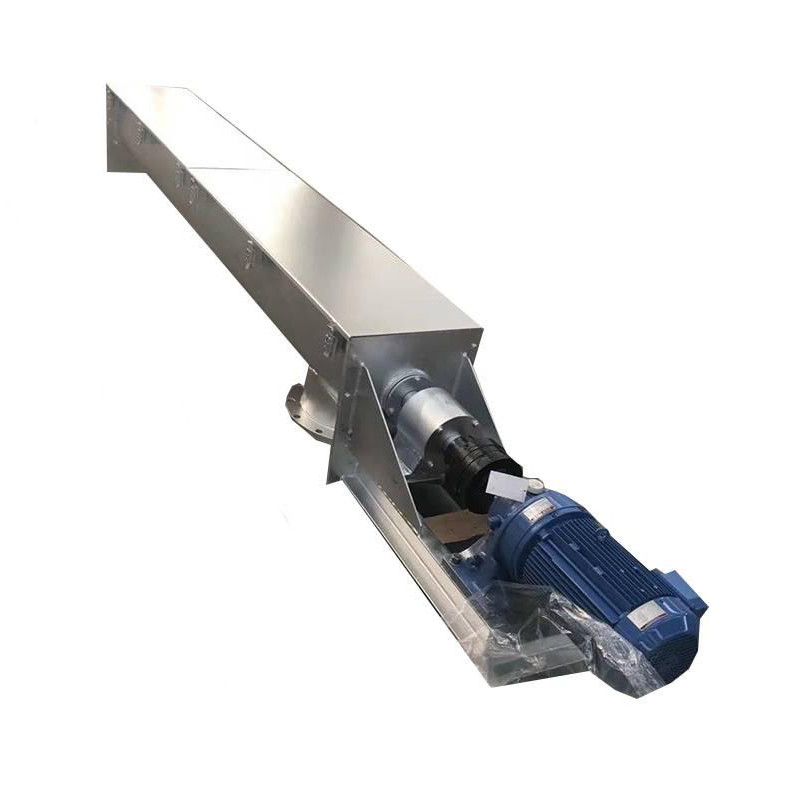

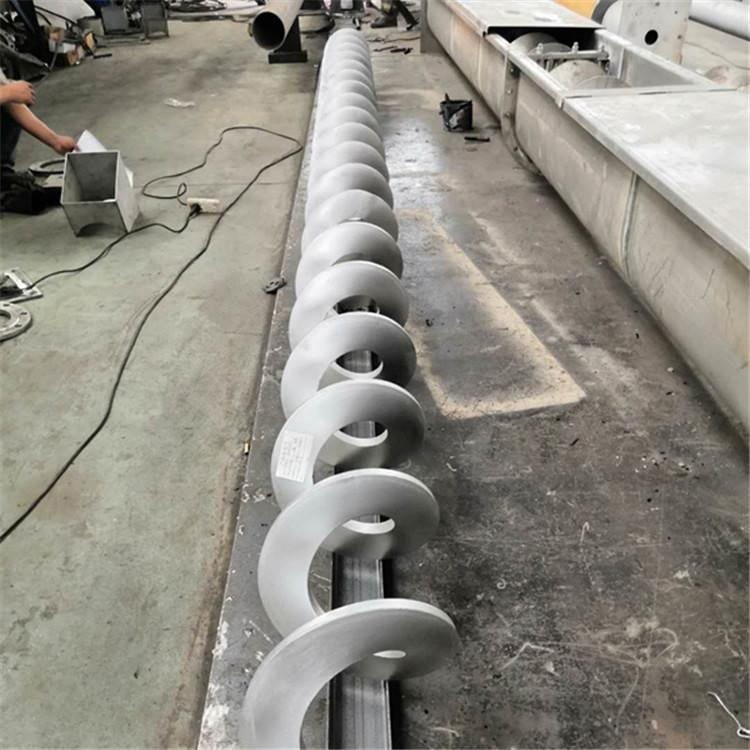

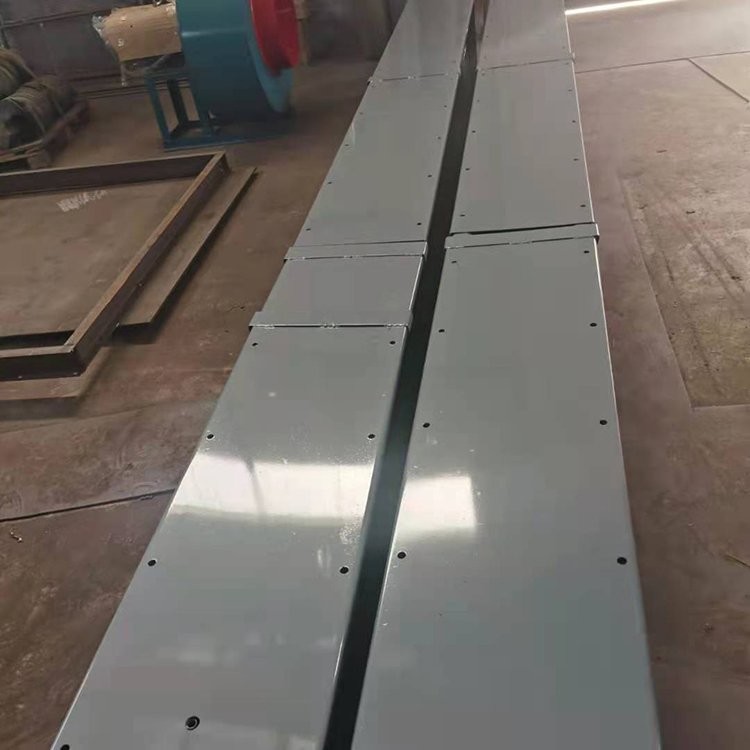

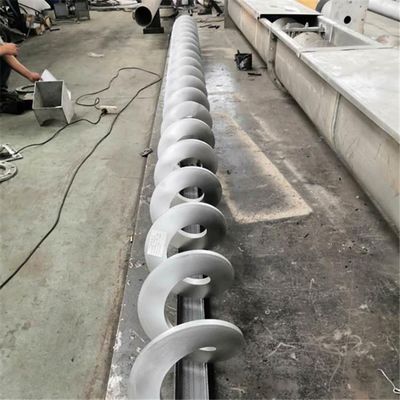

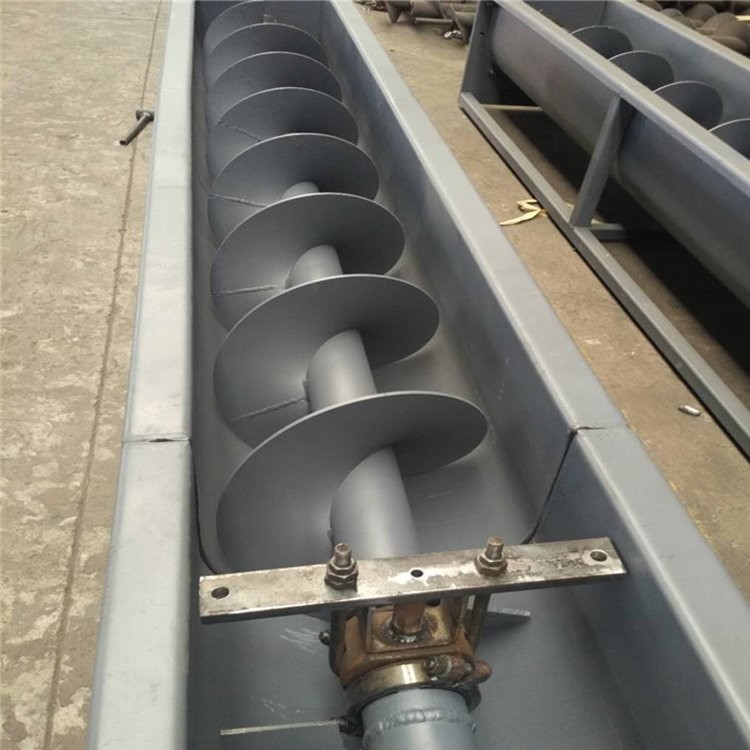

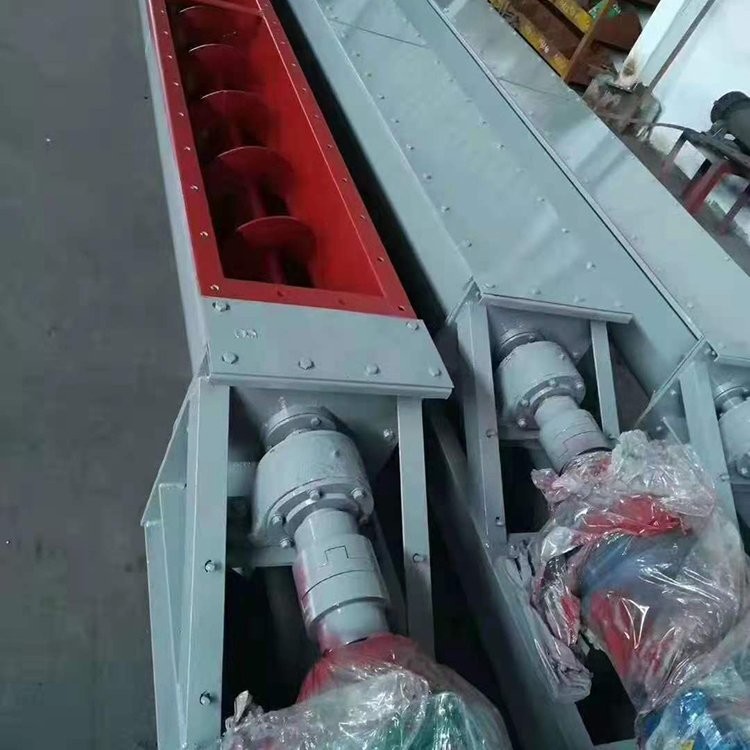

Echt Beeld
